OOAD复习整理
OOAD
StarUML汉化
StarUML 中文汉化版语言翻译包 Chinese Language Translation Package (github.com)
各种图总结
定义
用况图:对一个系统的参与者、用况以及它们之间的关系进行可视化表示的模型图
类图:描述了系统中各对象的类型和它们之间的关系,在OO方法中,类图是最重要的图,注重表达系统的静态结果
顺序图是强调消息时间顺序的交互图
通信图是强调接收和发送消息的对象的结构组织的交互图
活动图描述了在一个过程中,顺序的/并行的活动及其之间的关系
状态机图,描述单个对象的动态行为
包图就是用来描述包及其关系的图
构件图展现构件类型的定义,偏向于描述构件之间的相互依赖
部署图表现构件实例,偏向描述构件在节点中运行时的状态,描述构件运行的环境
组成元素
用况图的组成元素:系统边界,参与者,用况,用况之间的关系(继承,包含,扩展)
类图的组成元素:类名,属性名,方法名,类之间的关系(继承,关联,聚合,组合,依赖,实现)
顺序图的组成元素:由对象(参与者)、消息、生命线和激活组成;生命线是垂直虚线;激活是矩形条,表示一个对象直接或者通过从属例程执行一个行为的时期
通信图的组成元素:对象,链接,链接上的消息
活动图的组成元素:开始节点和结束节点:开始节点是实心圆,结束节点是同心圆;动作和活动:就是图中的矩形框;箭头:表示从一个动作或活动到下一个动作或活动的转移;同步条:表示并发控制流的分岔和汇合,即图上的黑色长条;分支与合并:就是图上的菱形;控制流:一系列的动作和活动的执行构成了一个控制流;对象流:从开始到结束一系列下来;有的图也会有泳道
状态机图的组成元素:初始状态:实心圆,与活动图的初始状态一样;结束状态:同心圆,与活动图的结束状态一样;一般状态:圆角矩形;状态转换:实线的叉形箭头;事件:依附于表示迁移的箭头
构件图和组件图组成元素相同:构件、接口、构件实例;构件向外界提供的服务(实现接口);构件向外界要求的服务(依赖接口)
画法
用况图:

类图:

顺序图:

通信图:

活动图:

状态机图:

包图:

构件图:

部署图:

OOAD概述
OOM
面向对象方法(OOM)

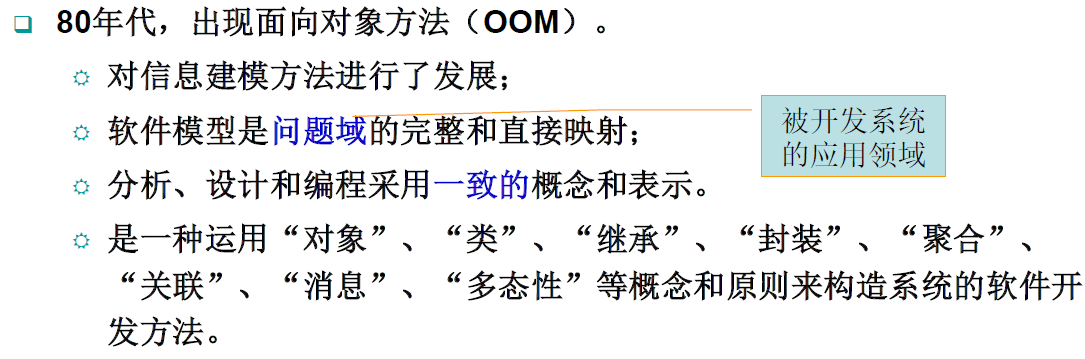

80年代,出现面向对象方法(OOM)

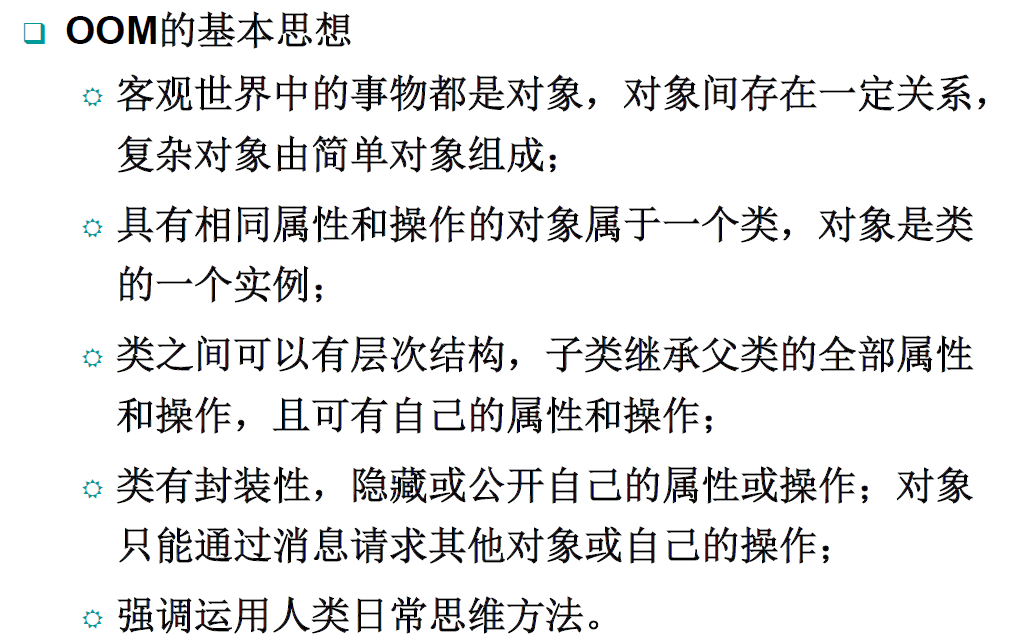

OOM基本思想

客观世界中的事物都是对象,对象间存在一定关系,复杂对象由简单对象组成
具有相同属性和操作的对象属于一个类,对象是类的一个实例
类之间可以有层次结构,子类继承父类的全部属性和操作,且可有自己的属性和操作
类有封装性,隐藏或公开自己的属性或操作;对象只能通过消息请求其他对象或自己的操作
强调运用人类日常思维方法

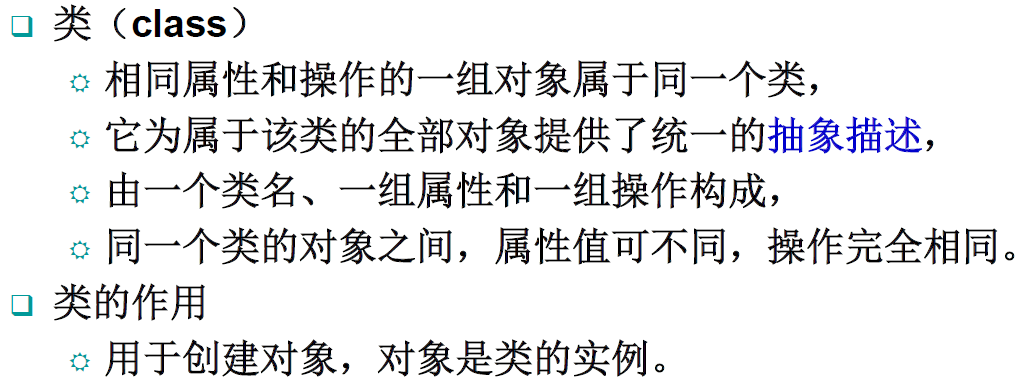

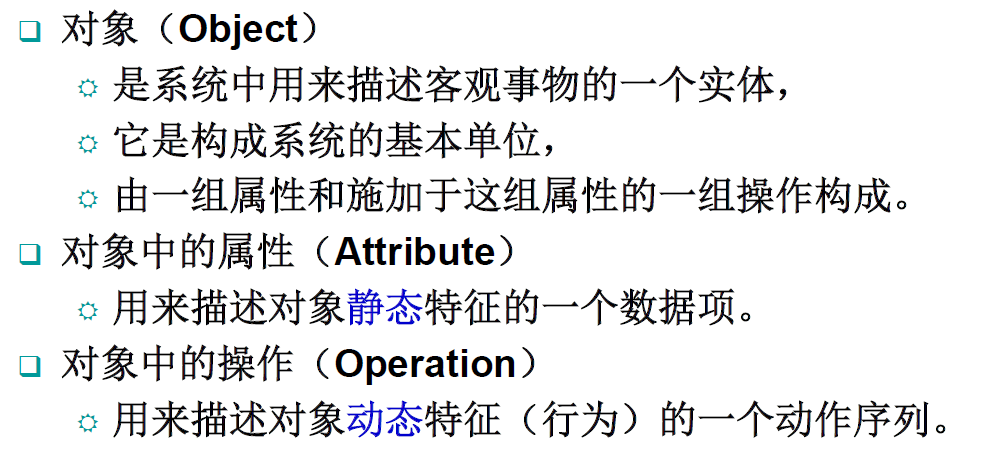

对象,属性,操作,类


类间关系
继承(泛化),关联,聚合(是关联的一种),组合,依赖,实现
OOM的优点
与人们认识世界的方法相对应:对象对应问题域中的事物,继承、聚合、依赖和关联关系如实反映问题域事物之间的关系
使客观世界到计算机语言的鸿沟变窄:面向对象语言比非面向对象语言更接近问题域
易于维护和复用
提高软件质量和生产效率
面向对象方法发展史

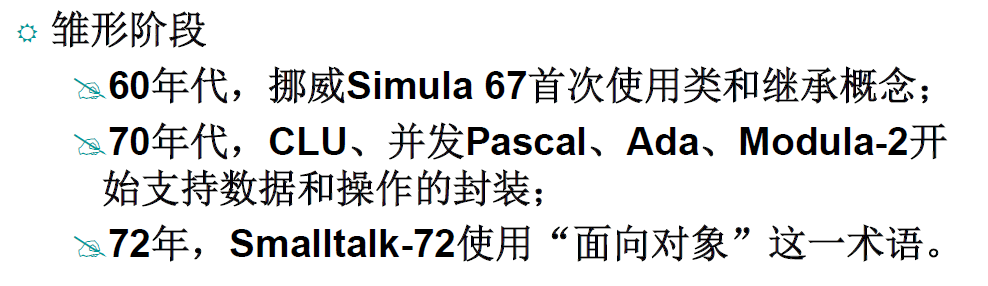

雏形阶段

完善阶段

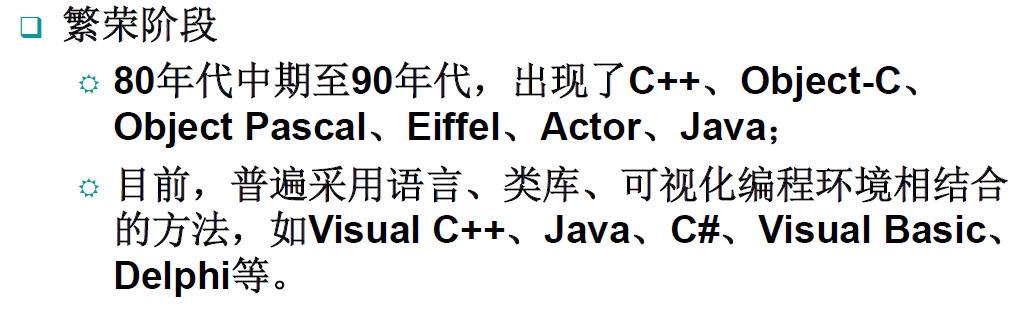

繁荣阶段

面向对象基本特征
封装
多态
接口/实现
抽象
分类
消息通信
OOA
面向对象分析(Object Oriented Analysis)
OOM的三个阶段
OOA(面向对象分析,Analysis)
OOD(面向对象设计,Design)
OOP(面向对象编程,Programming)
OOA和OOD的界限有时是模糊的
OOA
不考虑实现,只找出所需对象及对象间关系,一般会确定对象有哪些属性和操作
OOD
根据与实现有关的因素,定义对象中操作的实现,对OOA模型修改和补充,得OOD模型
OOP
按OOD模型,进行编程实现
OOA面临的主要问题
- 问题域和系统责任的复杂性日益增长
问题域:被开发系统的应用领域,即系统的业务范围
系统责任:所开发的系统应该具有的功能
- 交流问题
开发人员与领域专家交流
开发人员之间的交流
开发人员与管理人员交流
- 需求的不断变化
- 软件复用的要求

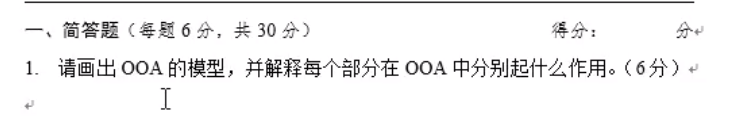

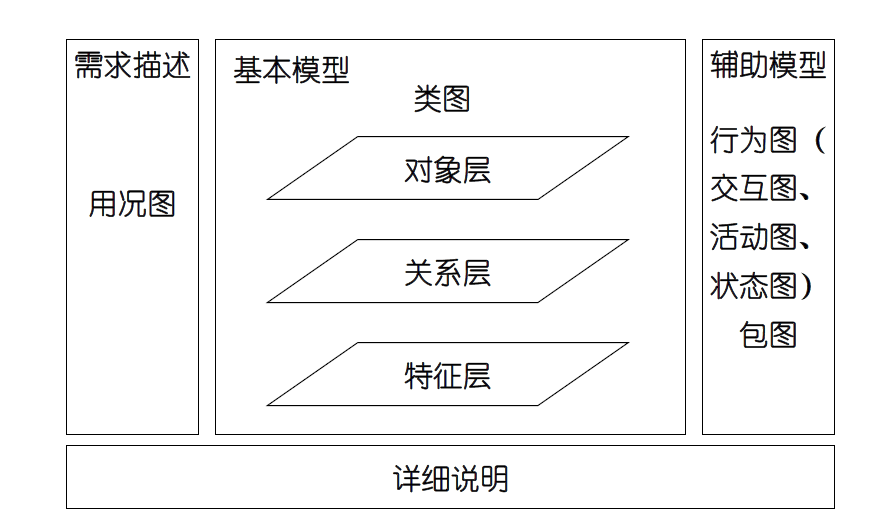

OOA模型

去年考了这个

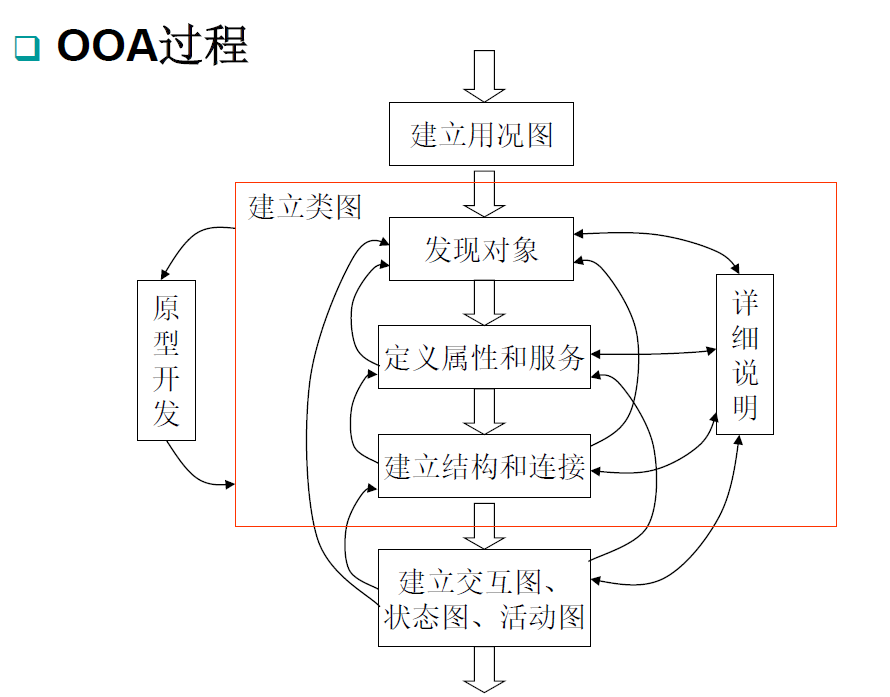

OOA过程

建立用况图,发现对象,定义属性和服务,建立结构和连接,建立交互图、状态图、活动图
旁边写详细说明和原型开发
每一个都会往前指箭头
我就猜今年考这个
建立需求模型——用况图
对一个系统的参与者、用况以及它们之间的关系进行可视化表示的模型图,称为用况图
以直观形式展示了系统的用户需求
是系统的需求模型

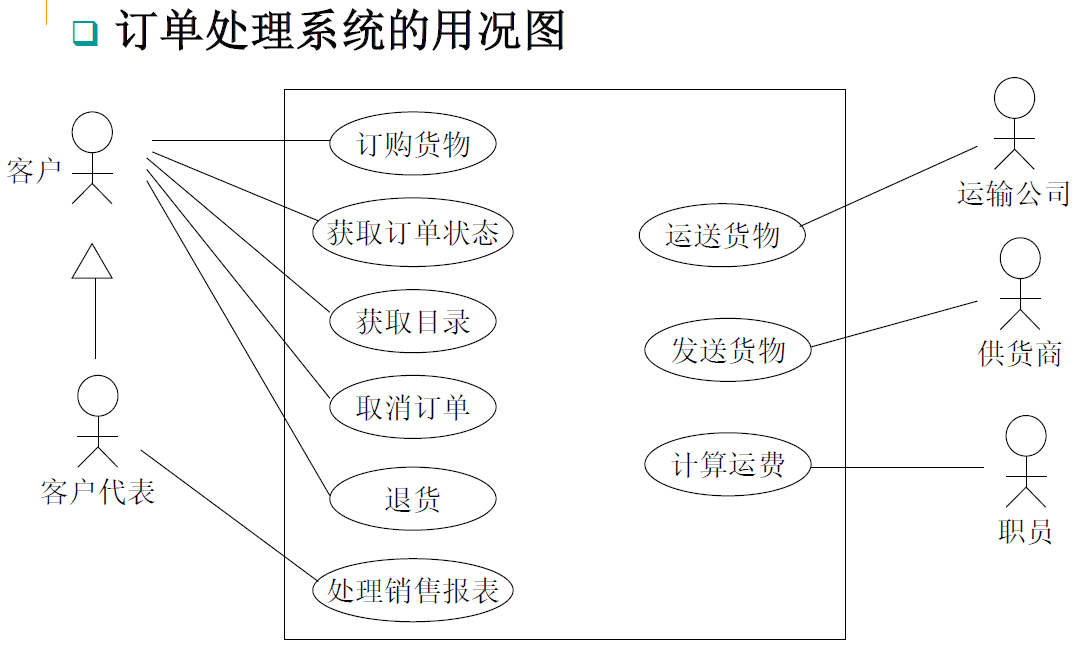

示例

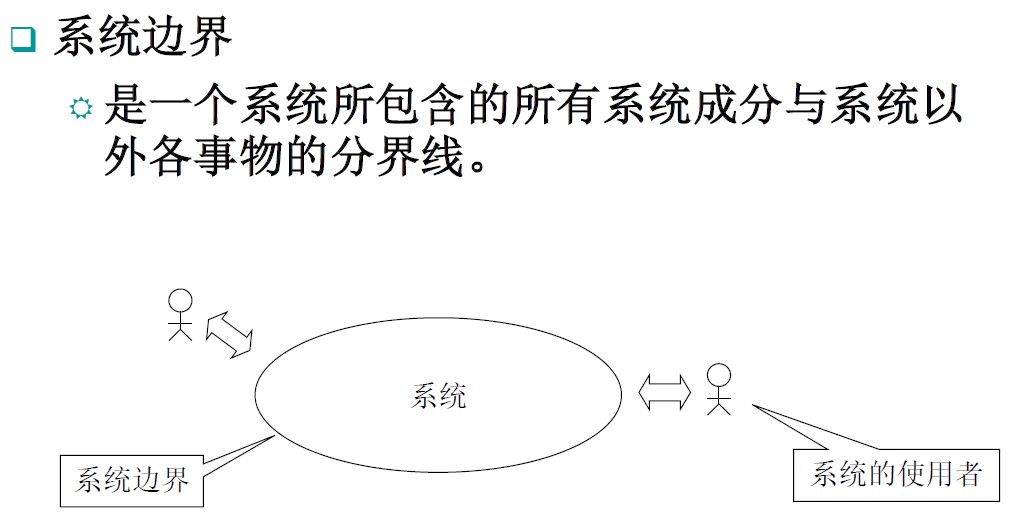

系统边界

注意:已开发的软件系统,位于边界外

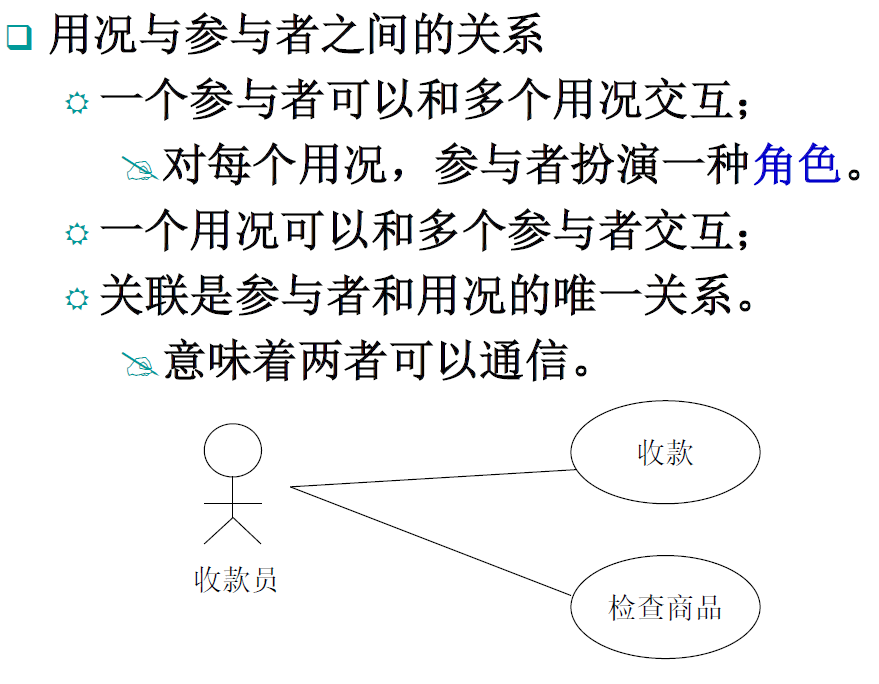

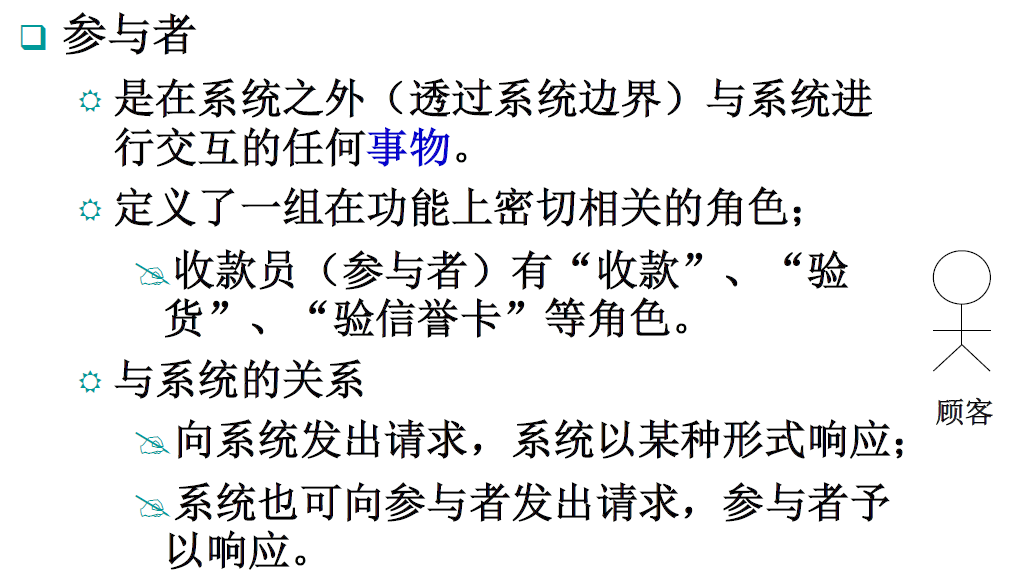

参与者

是在系统之外(透过系统边界)与系统进行交互的任何事物
定义了一组在功能上密切相关的角色
向系统发出请求,系统以某种形式响应
系统也可向参与者发出请求,参与者予以响应
参与者之间会有继承关系

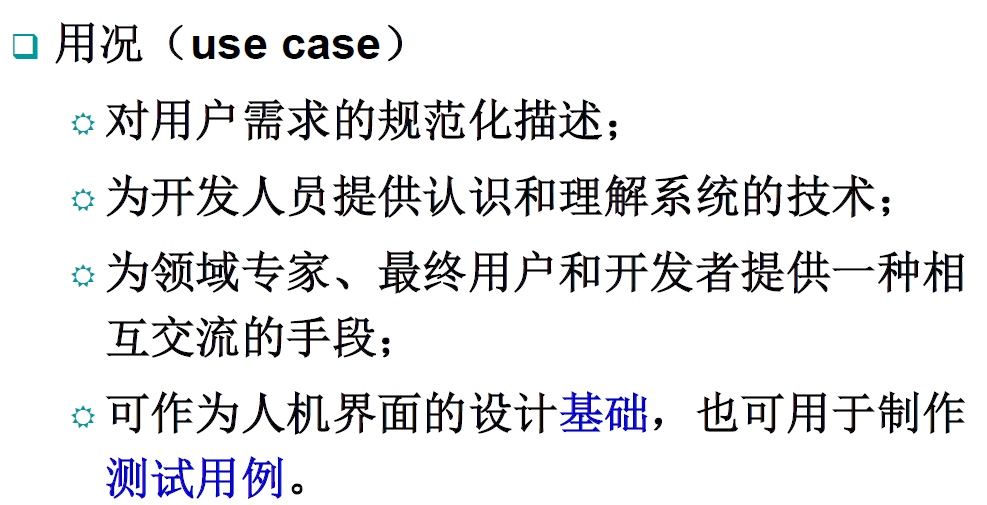

用况

一个用况描述系统级的一项功能
强调参与者和系统彼此为对方做了什么,不关心怎么做,也不关心间接做了什么

用况之间关系
包含
扩展
继承

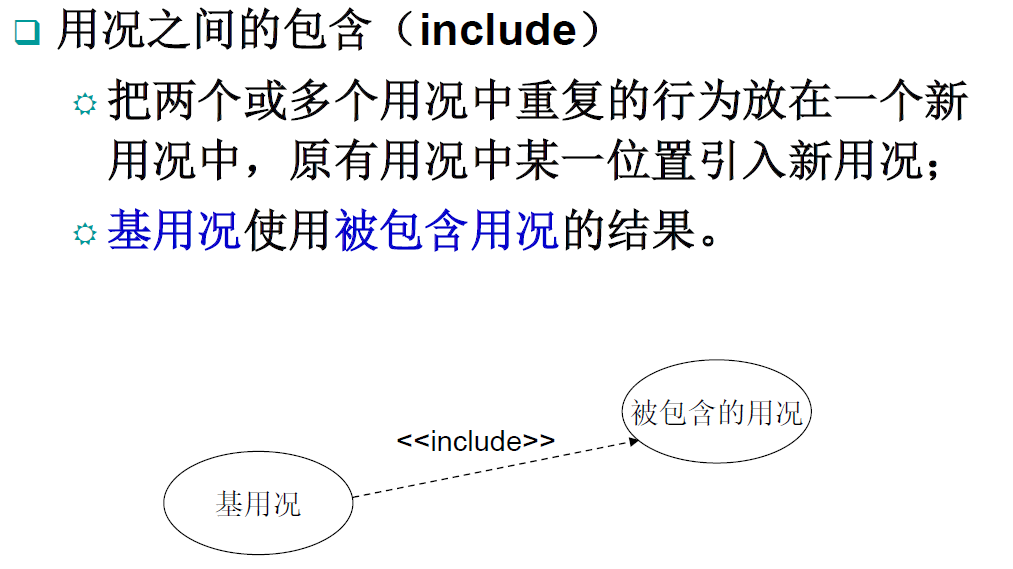

包含

包含,箭头为虚线,箭头上写<<include>>

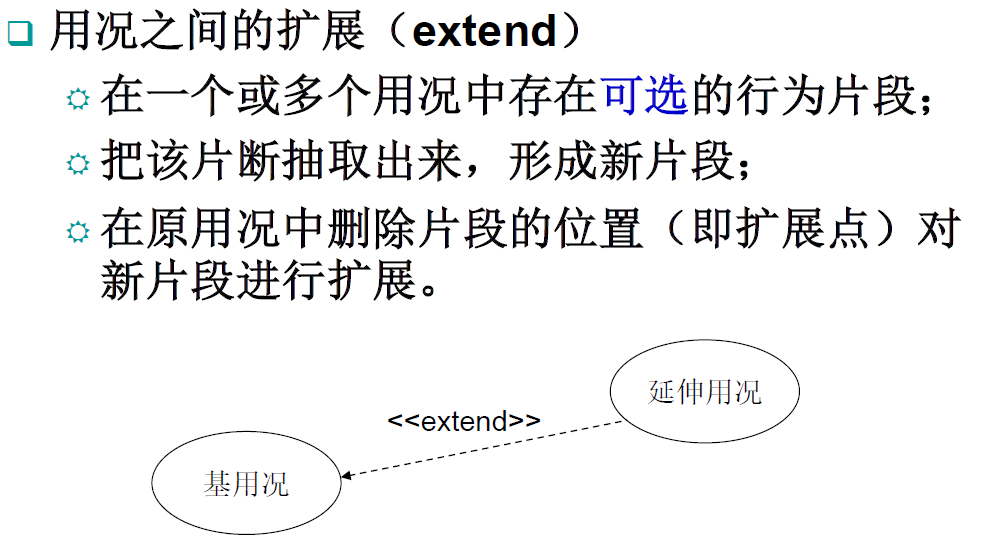

扩展

扩展,箭头为虚线,箭头上写<<extend>>

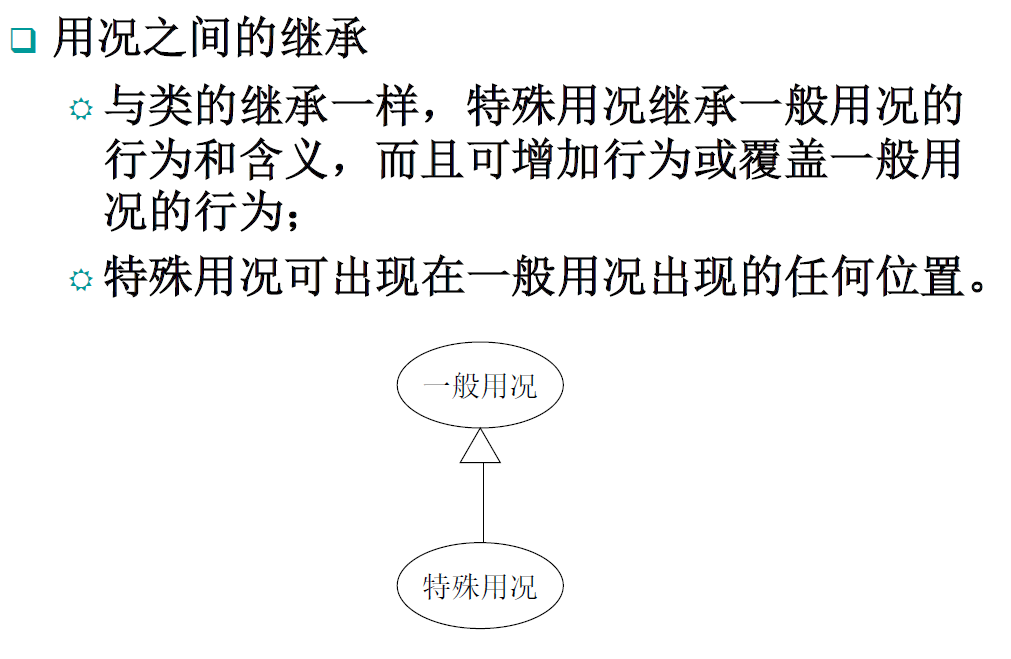

继承

看不明白是吧?我也看不明白
还是看看远方的例子吧
例子
在面向对象分析与设计(OOAD)中,用例图是一种常见的工具,用于描述系统的功能和用户与系统的交互。在用例图中,用例之间的关系主要有两种:包含关系和扩展关系。
包含关系:当一个用例(基础用例)的行为包含另一个用例(被包含用例)的行为时,就形成了包含关系。例如,如果我们有一个“购物”用例,这个用例可能包含“浏览商品”和“结账”等子用例。在这种情况下,“购物”用例就包含了“浏览商品”和“结账”用例。
扩展关系:扩展关系是在基础用例之上添加新的行为,基础用例必须声明某些特定的扩展点,扩展用例只能在这些扩展点上扩展新的行为。例如,我们有一个“购物”用例,可能在某些情况下,用户想要使用优惠券。这时,我们可以创建一个“使用优惠券”用例来扩展“购物”用例。扩展关系通常用于在基础用例上添加新的功能或行为。这些新的功能或行为并不总是需要的,只有在满足特定条件时,才会被执行。
总的来说,包含关系强调的是用例之间的必要性,即基础用例必须包含被包含用例的行为。而扩展关系强调的是用例之间的可选性,即在特定条件下,基础用例可以扩展新的行为。
让我们通过一个在线购物系统来详细解释一下包含关系和扩展关系。
- 包含关系:假设我们有一个名为“在线购物”的用例。在这个用例中,用户可能需要执行一系列的步骤,如“浏览商品”,“添加商品到购物车”,“结账”。这些步骤本身也可以被视为独立的用例,因为它们各自都有完整的功能。但是,它们是“在线购物”用例的一部分,因此,我们说“在线购物”用例包含了“浏览商品”,“添加商品到购物车”,“结账”这些用例。又比如,如果你想在用况图中表示“登录后才能购买商品”,你可以使用包含关系来表示这个逻辑。具体来说,你可以创建一个名为“购买商品”的用例,并让它包含一个名为“登录”的用例。这样,就表示用户必须先执行“登录”用例,然后才能执行“购买商品”用例。
- 扩展关系:现在,假设我们的在线购物系统想要添加一个新的功能,即“应用优惠券”。这个功能并不是每次购物都会用到,只有在用户拥有优惠券并且想要使用它时,才会用到。因此,我们可以创建一个新的用例“应用优惠券”,并将其作为“在线购物”用例的扩展。这样,只有在满足特定条件(用户有优惠券并想要使用)时,“在线购物”用例才会包含“应用优惠券”用例的行为。
我感觉这个例子比上面图好理解多了,用了20年的PPT含金量确实低
建立基本模型——类图
在OO方法中,类图是最重要的图
它描述了系统中各对象的类型和它们之间的关系
注重表达系统的静态结果

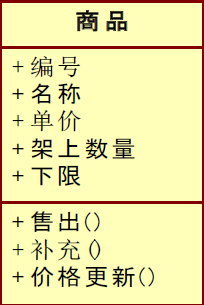

比如这个类图
分成三个部分:类名,类中属性,类中方法
属性可见性对应的符号:
公有的(+)
受保护的(#)
私有的(-)
类之间的关系
继承
关联
聚合/组合
依赖

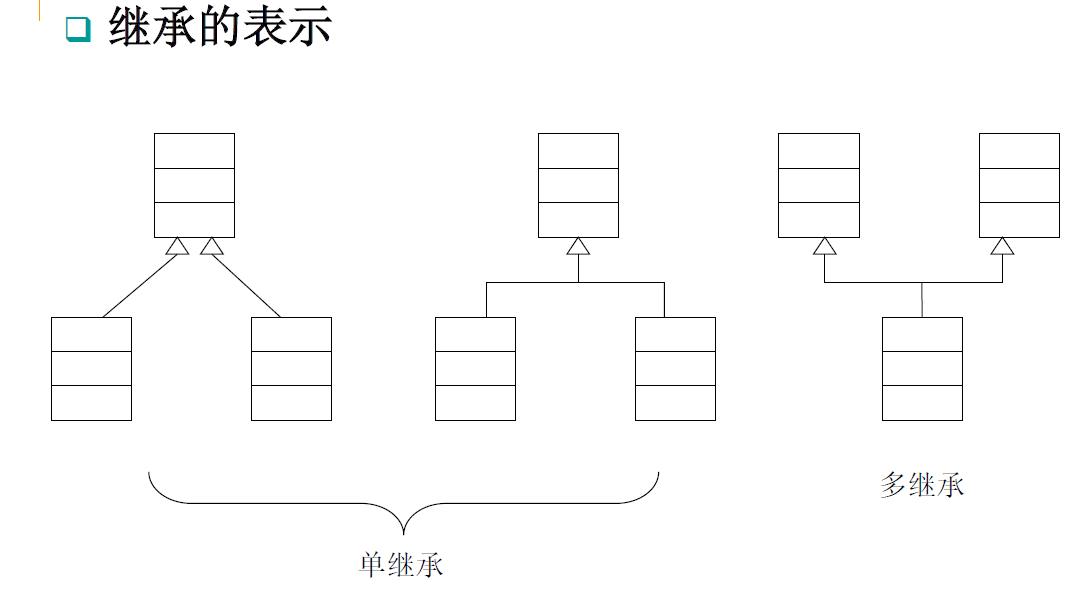

泛化
就是继承
单继承
多继承
抽象类
画图如下:

关联
如果一个类的对象与另一个类的对象之间有语义连接关系,则这两个类之间的语义关系称为关联

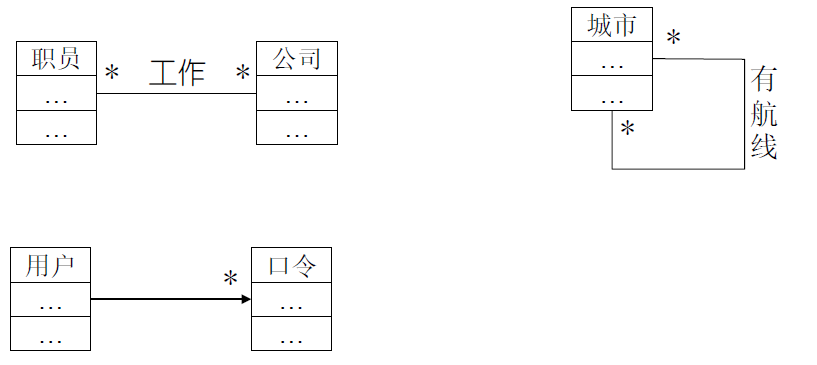

关联的画法,有三种,分别对应了三种关联类型
注意,关联的三种画法都是实线
关联类型
双向:双向关联就是双方各自持有对方类型的成员变量

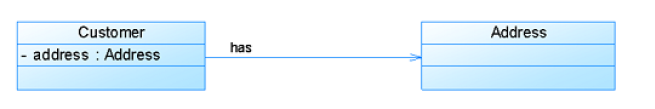

单向:比如用户类和地址类,用户类里有地址类的属性,但是地址类里没有用户类的属性

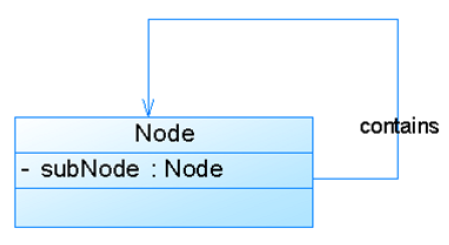

自关联:比如链表的Node*
,指向下一个Node
的指针,即类的属性对象类型为该类本身

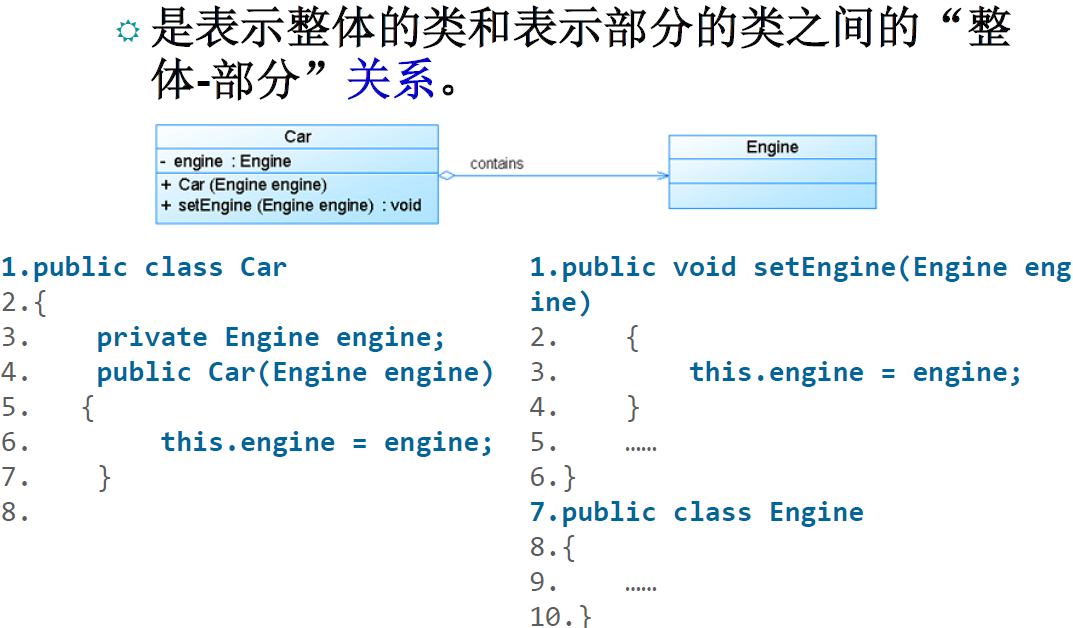

聚合
是表示整体的类和表示部分的类之间的“整体-部分”关系

聚合也是一种关联
聚合的画法,整体的部分有一个菱形,然后指向部分
至于空心还是实心,应该问题不大,我看都有
组合
是聚合的一种,且整体管理部分的生存期

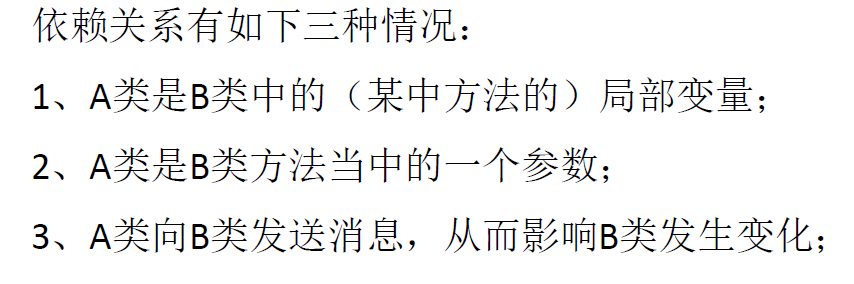

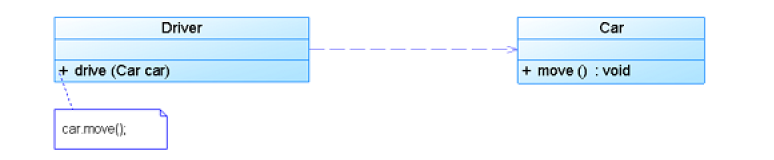

依赖
依赖关系是一种使用关系,它是对象之间耦合度最弱的一种关联方式,是临时性的关联
在代码中,某个类的方法通过局部变量、方法的参数或者对静态方法的调用来访问另一个类(被依赖类)中的某些方法来完成一些职责
在 UML 类图中,依赖关系使用带箭头的虚线来表示,箭头从使用类指向被依赖的类


依赖,箭头是虚线

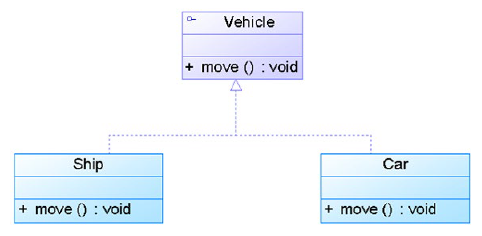

实现关系
是用来规定接口和实线接口的类或者构建结构的关系,接口是操作的集合,而这些操作就用于规定类或者构建的一种服务
在这种关系中,类实现了接口,类中的操作实现了接口中所声明的操作

和继承有区别:用的虚线
六种关系紧密程度
泛化=实现>组合>聚合>关联>依赖
类关系画图总结
继承:实线,用的三角箭头

关联:实线,对应三种关联关系:双方各自持有对方类型的成员变量;用户类里有口令类的属性,但是口令类里没有用户类的属性,单向箭头;链表的指针,类的属性对象类型为该类本身

聚合:实线,并且总体的地方有一个小菱形,指向部分

组合就是聚合
依赖:虚线箭头

实现:类似继承,但用的是虚线箭头

建立辅助模型
交互图是顺序图和通信图的统称

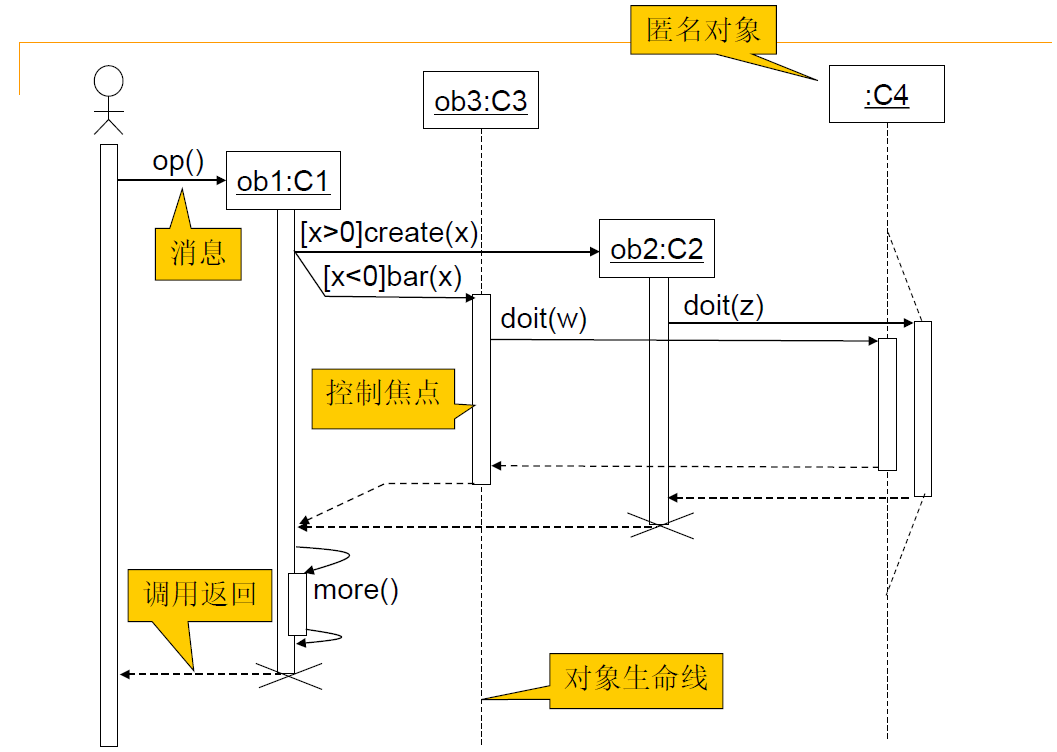

顺序图
顺序图是强调消息时间顺序的交互图
是一种详细描述对象间以及对象与参与者之间交互的图

组成元素
一个顺序图只描述一个控制流
由对象(参与者)、消息、生命线和激活组成
生命线是垂直虚线
激活是矩形条,表示一个对象直接或者通过从属例程执行一个行为的时期
同步消息用实线箭头,同步消息返回用虚线箭头
通信图
通信图是强调接收和发送消息的对象的结构组织的交互图
显示绕着对象以及对象之间的链而组织的交互

通信图和顺序图可以相互转换

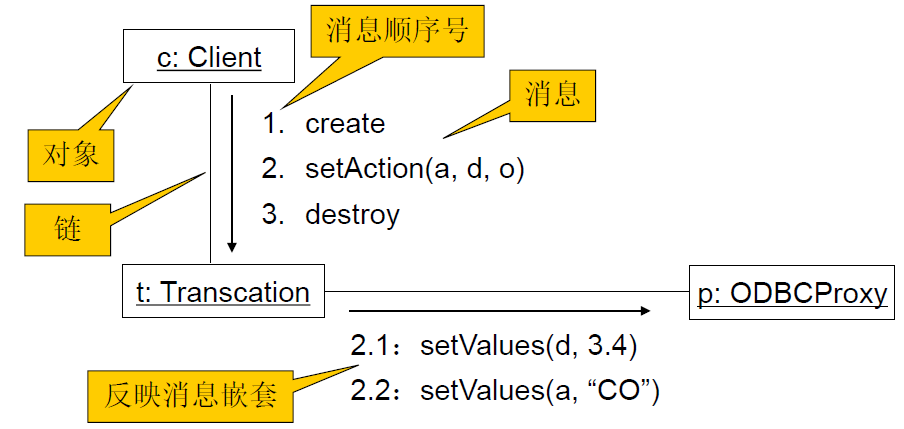

组成元素
矩形:对象
链:链接
链上的字:链接上的消息
通信图和顺序图的区别与联系
顺序图和通信图都是交互图
顺序图:强调按时间顺序的对象间动态交互关系
协作图:强调接受和发送消息的对象的结构组织
顺序图的组成:对象(参与者)/消息/生命线/激活
通信图的组成:对象/链接/链接上的消息

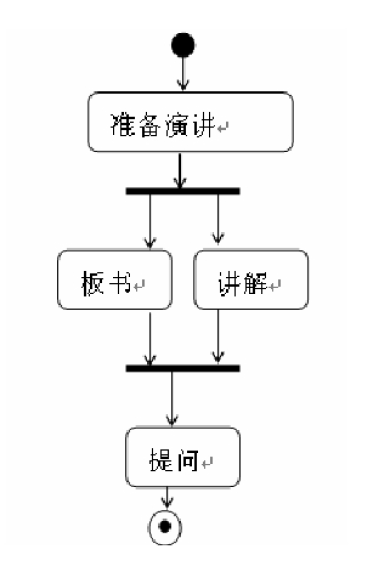

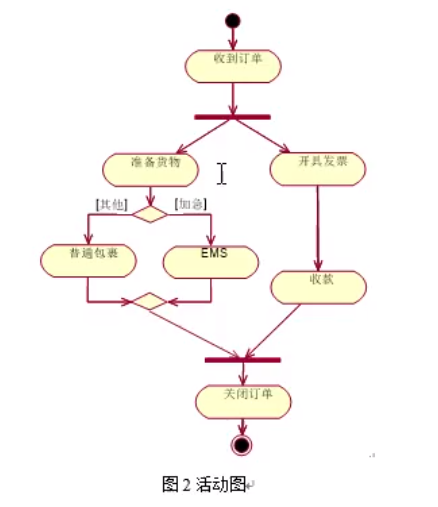

活动图
活动图描述了在一个过程中,顺序的/并行的活动及其之间的关系
活动图显示从活动到活动的流


组成元素
开始节点和结束节点:开始节点是实心圆,结束节点是同心圆
动作和活动:就是图中的矩形框
箭头:表示从一个动作或活动到下一个动作或活动的转移
同步条:表示并发控制流的分岔和汇合,即图上的黑色长条
分支与合并:就是图上的菱形
控制流:一系列的动作和活动的执行构成了一个控制流
对象流:从开始到结束一系列下来
有的图也会有泳道

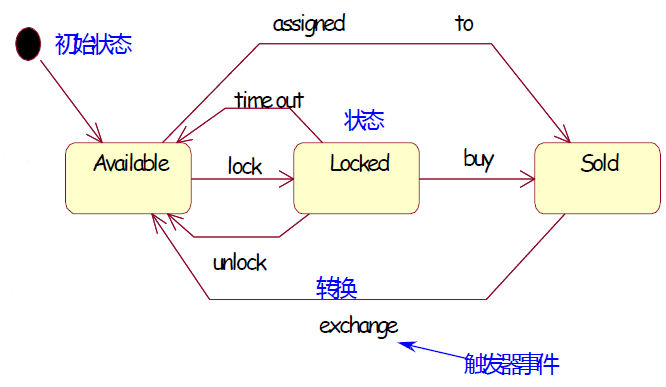

状态图
状态机图,描述单个对象的动态行为
描述了一个对象在其生命期内响应事件所经历的状态序列,以及对这些事件所做的反应

组成元素
初始状态:实心圆,与活动图的初始状态一样
一般状态:圆角矩形
结束状态:同心圆,与活动图的结束状态一样
状态转换:实线的叉形箭头
事件:依附于表示迁移的箭头
包图
包图就是用来描述包及其关系的图

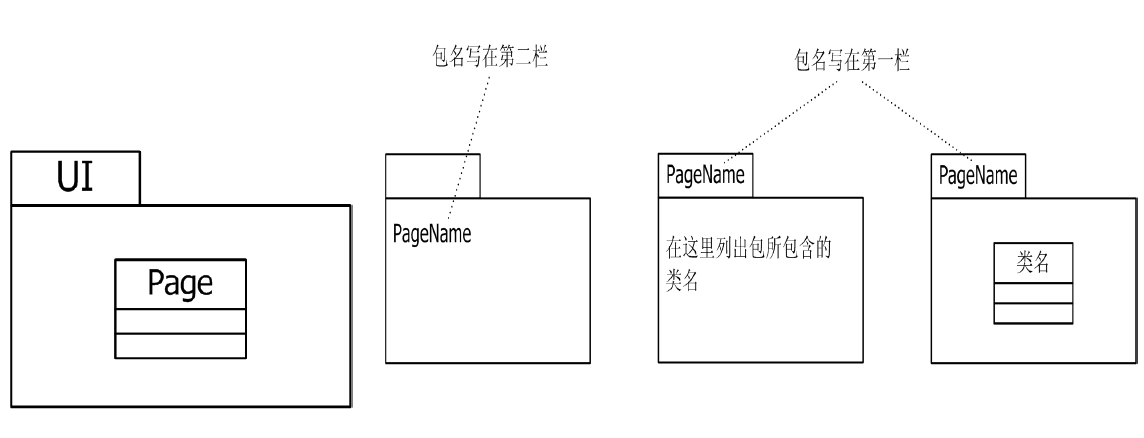

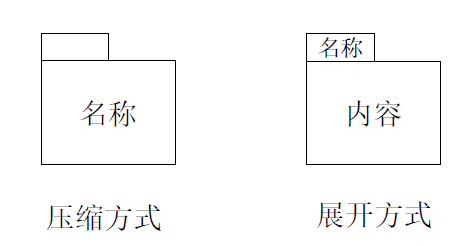

两种画法:


设计模式
设计模式不是“创建”出来的,而是在大量软件中“提炼”出来的
设计模式的特点
描述了一个反复出现的问题
描述了核心的解决方案
其他人可以无数次地使用这个方案解决类似的问题

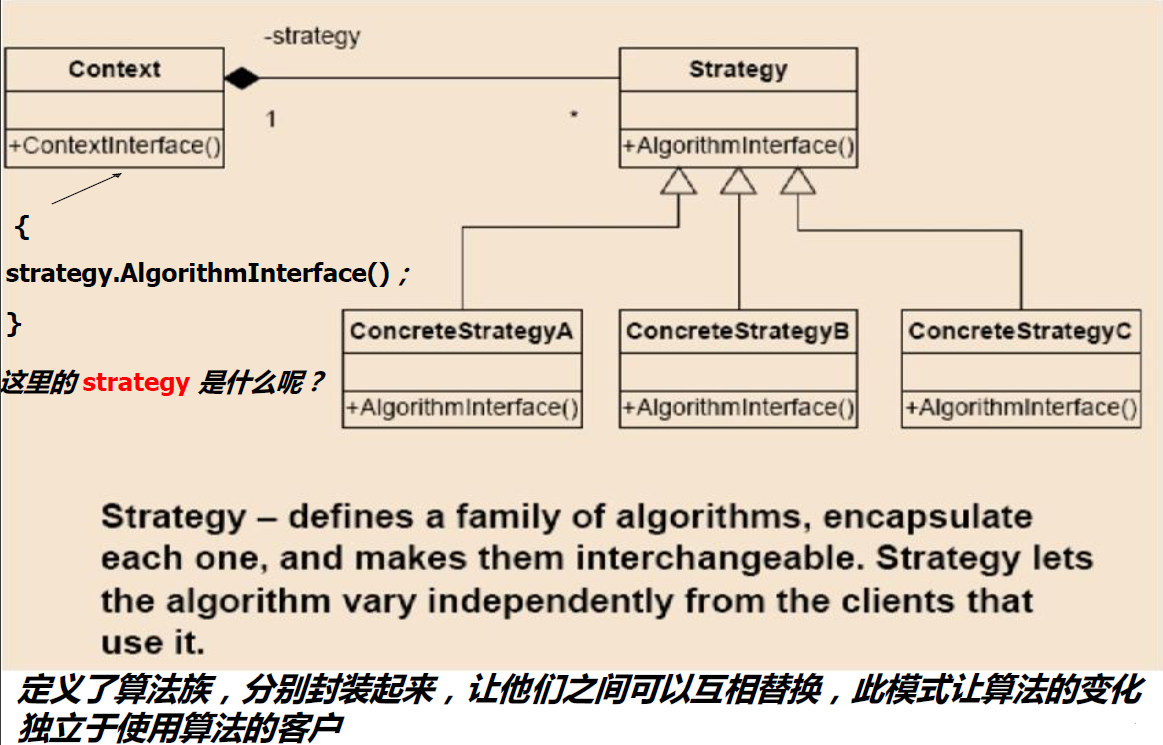

策略
策略(Strategy)模式,定义了算法族,分别封装起来,让它们之间可以互相替换,此模式让算法的变化独立于使用算法的客户
把变化的部分,封装起来(用一个接口存储对应的方法集合,需要用到哪个就用哪个实例化)
面向接口设计(编程),而不是面向实现
能用组合的地方,不要用继承

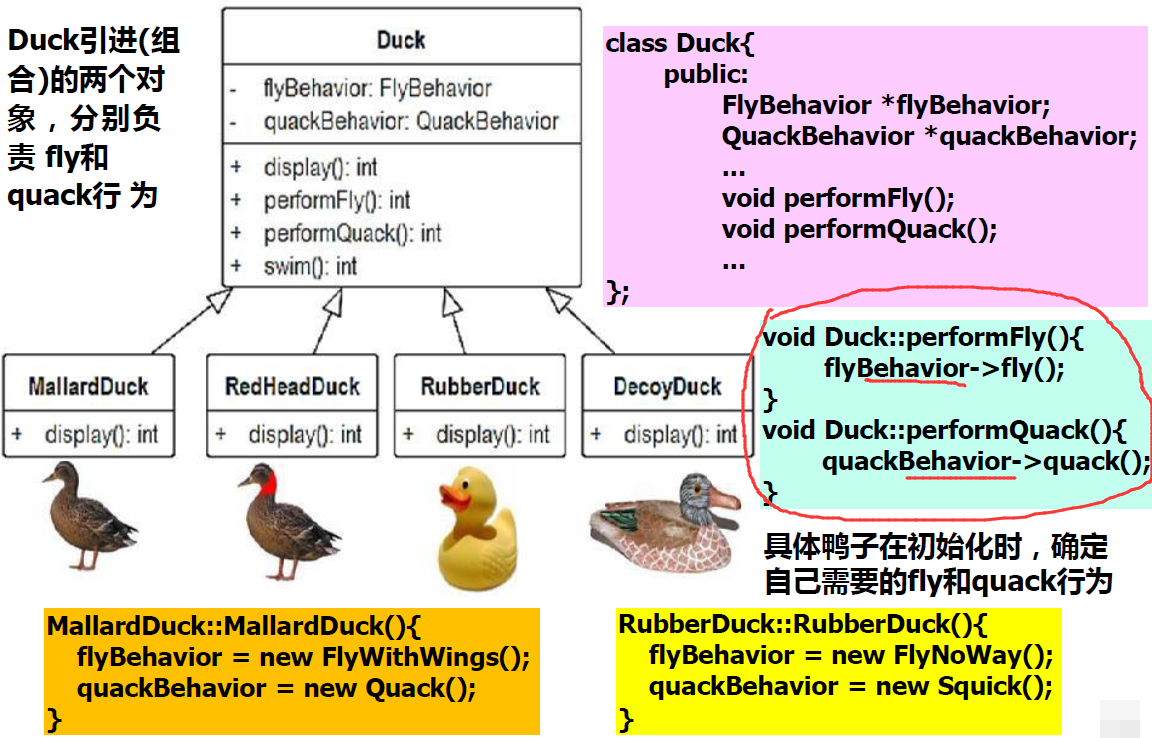

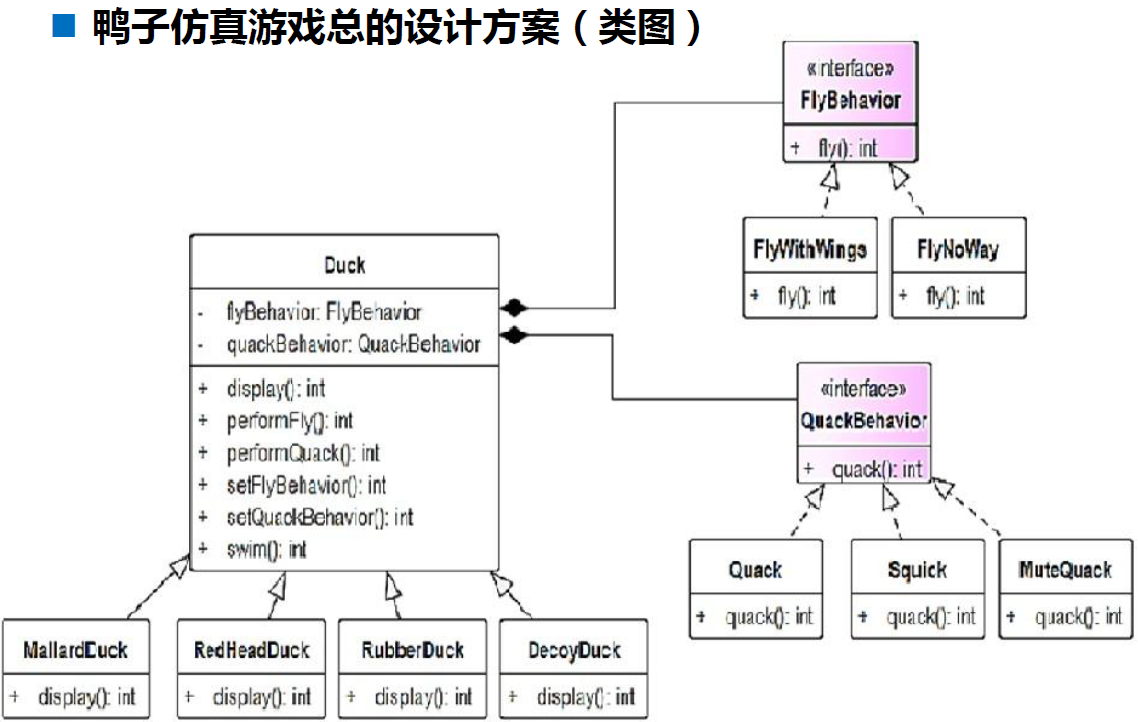

比如这个,就用的两种Behavior接口,每种接口对应了多种实现方法
下面用哪个,就用哪个来初始化

完美支持开闭原则

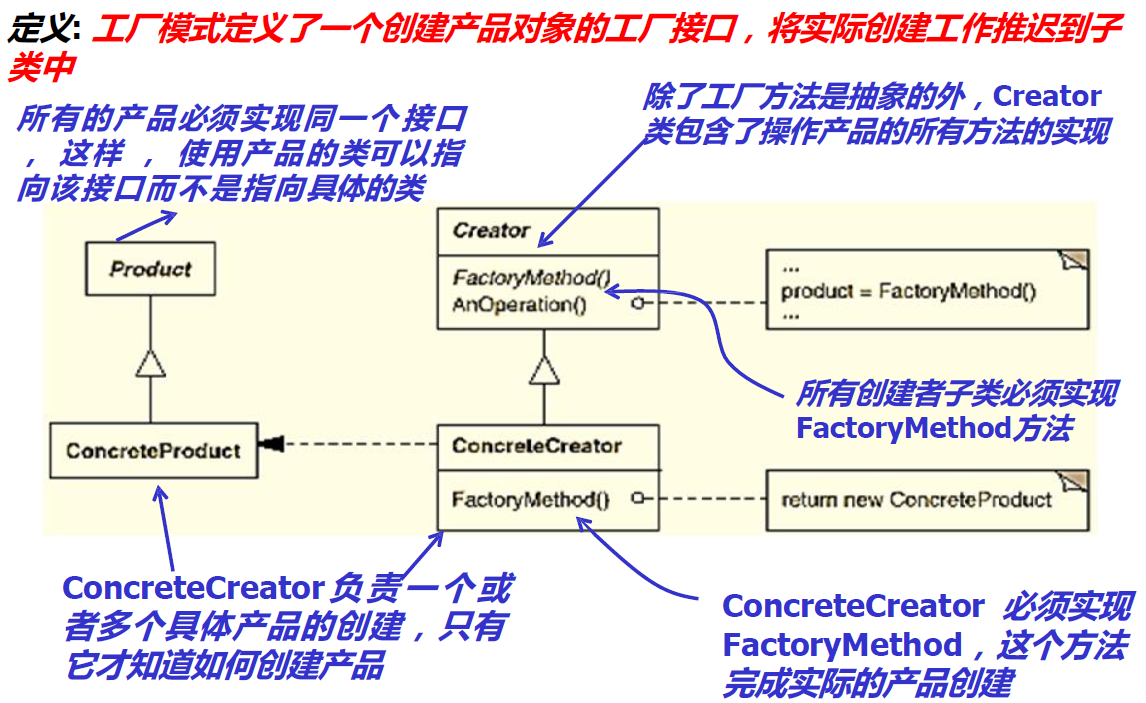

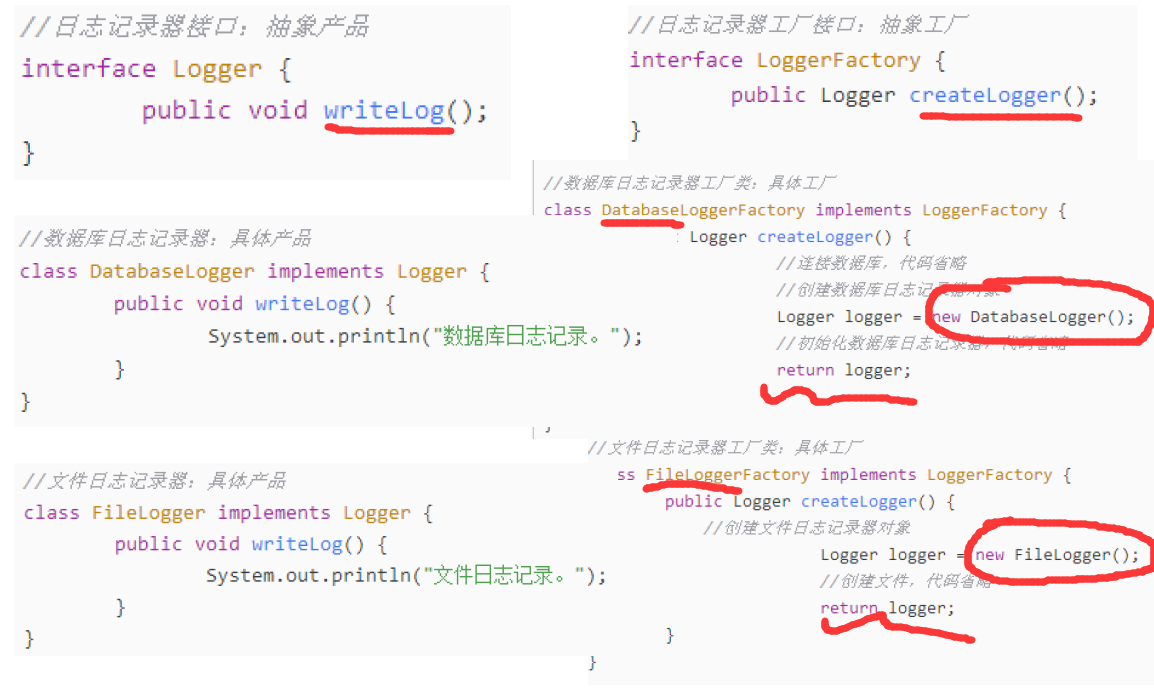

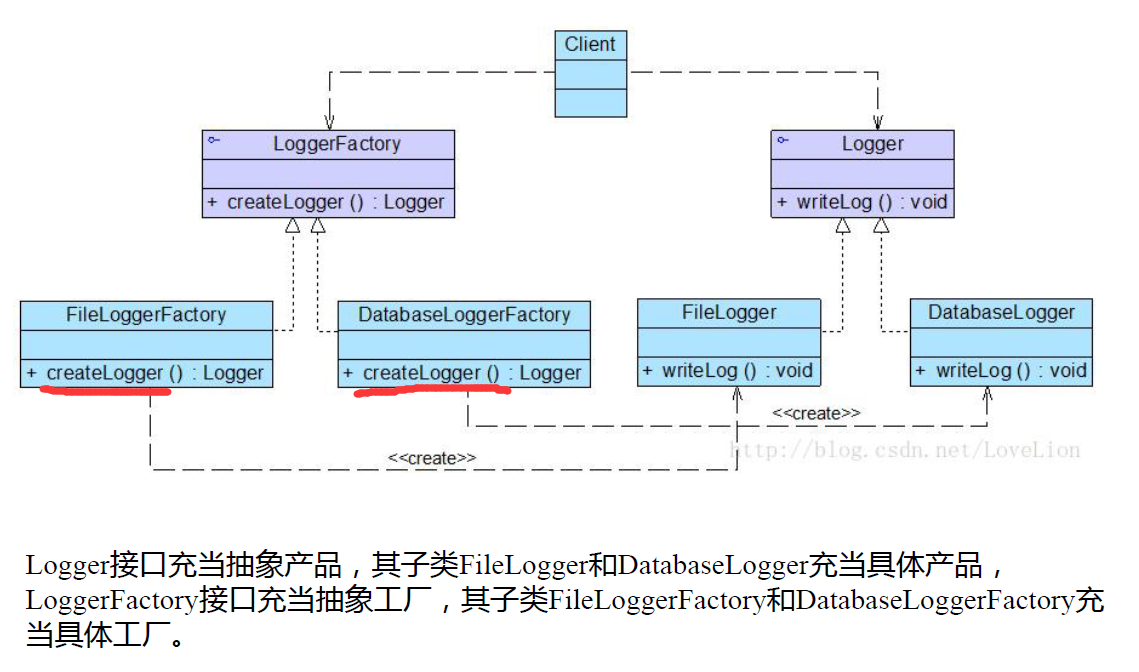

工厂
工厂模式定义了一个创建产品对象的工厂接口,将实际创建工作推迟到子类中

把构造函数放在具体的函数里

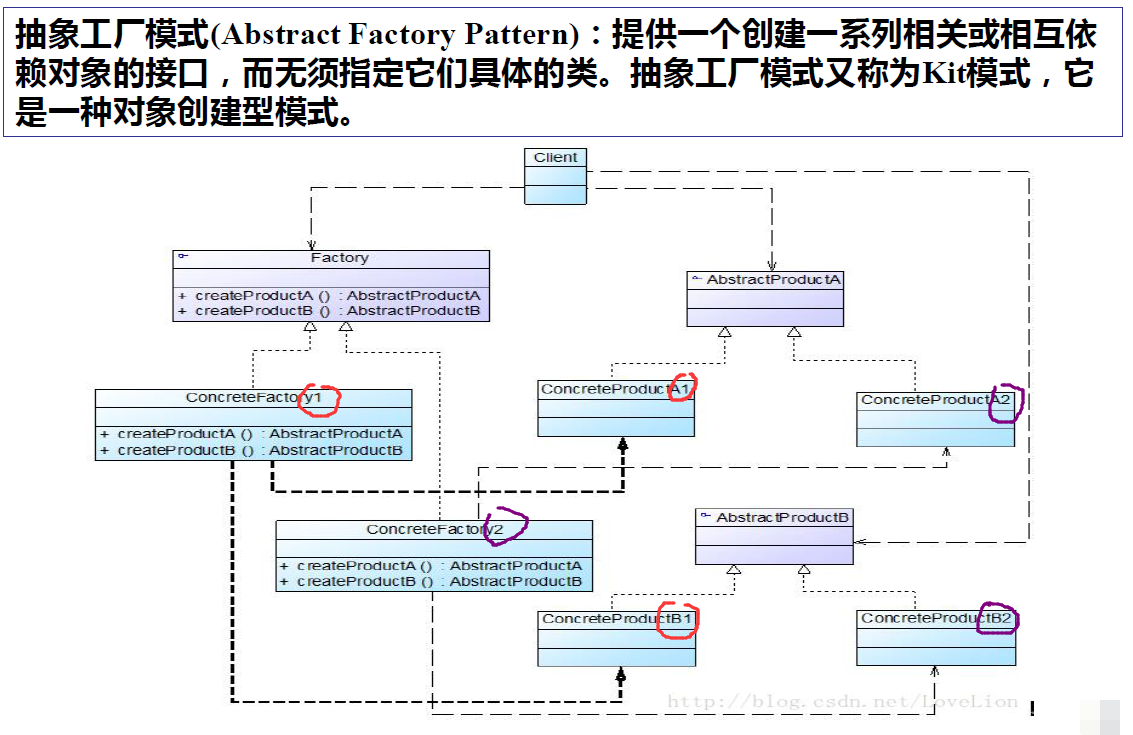

抽象工厂
抽象工厂模式(Abstract Factory Pattern):提供一个创建一系列相关或相互依赖对象的接口,而无须指定它们具体的类。抽象工厂模式又称为Kit模式,它是一种对象创建型模式
产品族:在抽象工厂模式中,产品族是指由同一个工厂生产的,位于不同产品等级结构中的一组产品,如海尔电器工厂生产的海尔电视机、海尔电冰箱,海尔电视机位于电视机产品等级结构中,海尔电冰箱位于电冰箱产品等级结构中,海尔电视机、海尔电冰箱构成了一个产品族
产品等级结构:产品等级结构即产品的继承结构,金椅子,银椅子,木椅子
工厂的工厂

观察者
观察者(Observer)模式又叫做发布-订阅(Publish/Subscribe)模式
定义对象之间的一对多依赖关系,当一个对象改变状态时,所有依赖于它的对象都会自动获得通知

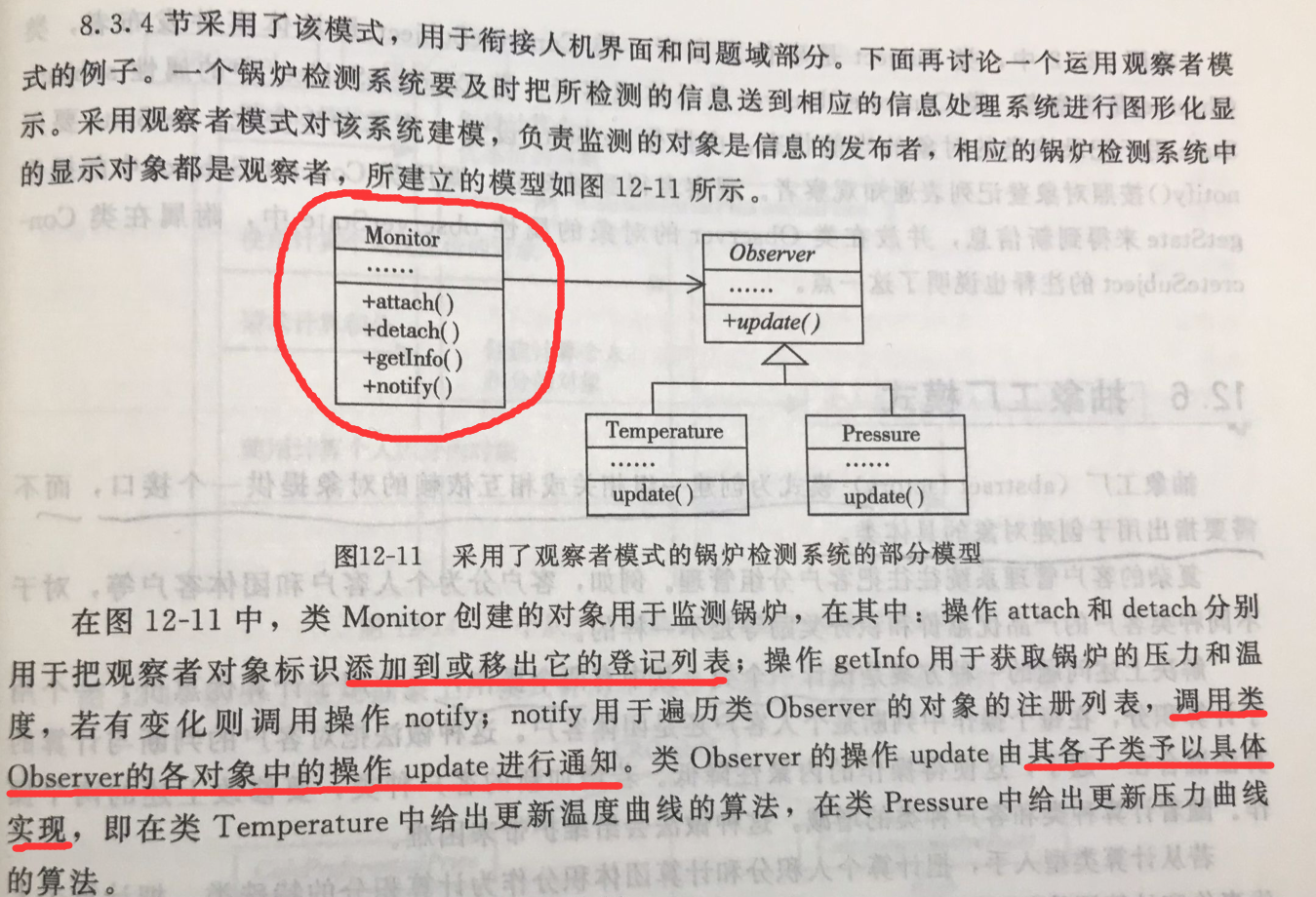

Monitor类把Observer添加到登记列表,然后检测对应事务
如果更新,就调用提醒函数notify,会遍历注册列表,调用全部update函数进行更新
PPT的例子太啥b了,书上例子清晰明白
适配器
适配器模式(Adapter Pattern):将一个接口转换成客户希望的另一个接口,使接口不兼容的那些类可以一起工作,其别名为包装器(Wrapper)
适配器模式既可以作为类结构型模式,也可以作为对象结构型模式

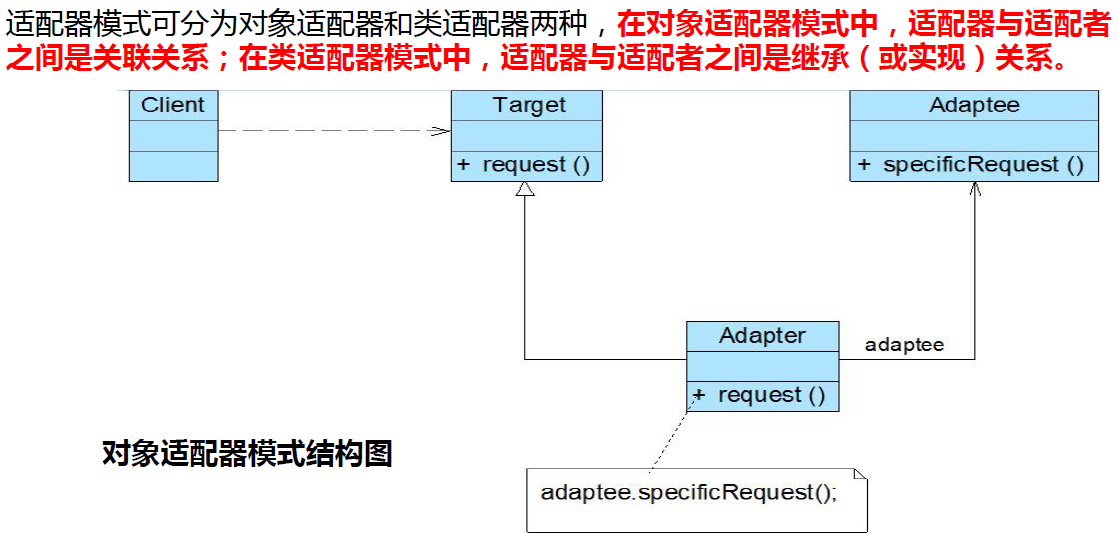

对象适配器

Adapter(适配器类):适配器可以调用另一个接口,作为一个转换器,对Adaptee和Target进行适配,适配器类是适配器模式的核心,在对象适配器中,它通过继承Target并关联一个Adaptee对象使二者产生联系
Adaptee(适配者类):适配者即被适配的角色,它定义了一个已经存在的接口,这个接口需要适配,适配者类一般是一个具体类,包含了客户希望使用的业务方法,在某些情况下可能没有适配者类的源代码
Target(目标抽象类):目标抽象类定义客户所需接口,可以是一个抽象类或接口,也可以是具体类
如图,Adapter实现了Adaptee和Target的适配:Adapter的函数与Target函数名一致,功能实现上调用了Adaptee的函数

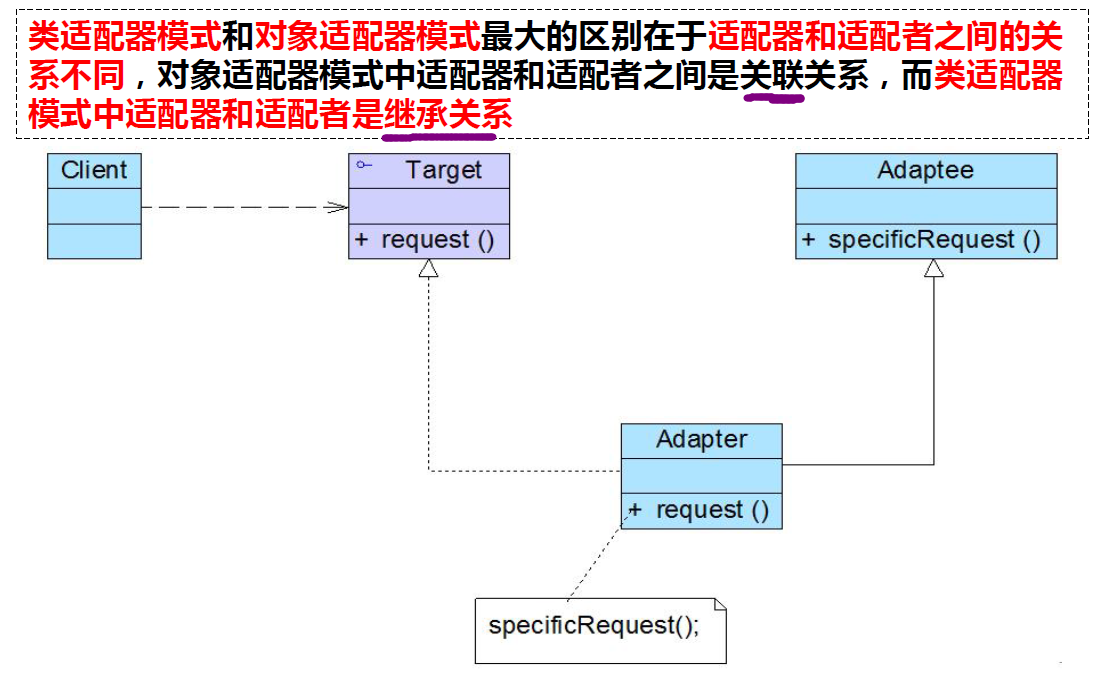

类适配器

本质是一样的
都是用Adapter,函数名为需要适配的Target的函数,函数执行里面调用Adaptee的函数

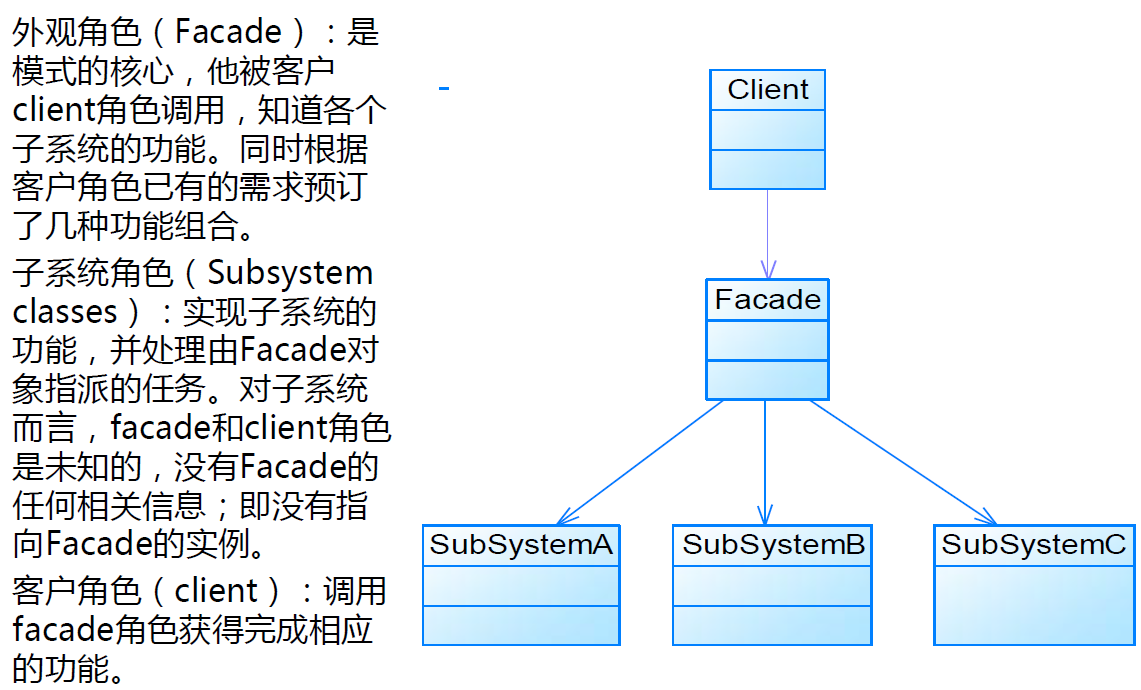

外观

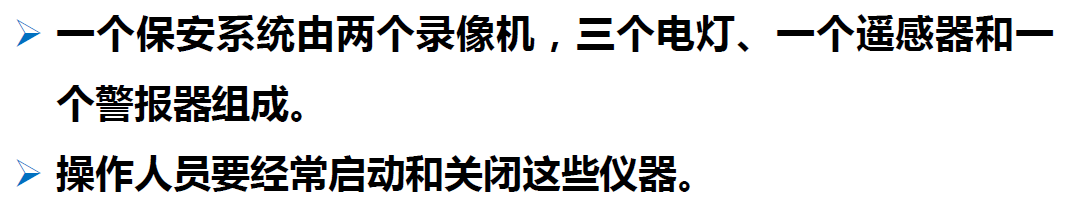

外观(Facade)模式用于为子系统中的一组对象提供统一接口,使系统更易于使用
通过“量身定做”来建立提供所需功能的接口

外观角色(Facade):是模式的核心,他被客户client角色调用,知道各个子系统的功能。同时根据客户角色已有的需求预订了几种功能组合
子系统角色(Subsystem classes):实现子系统的功能,并处理由Facade对象指派的任务。对子系统而言,facade和client角色是未知的,没有Facade的任何相关信息;即没有指向Facade的实例
客户角色(client):调用facade角色获得完成相应的功能

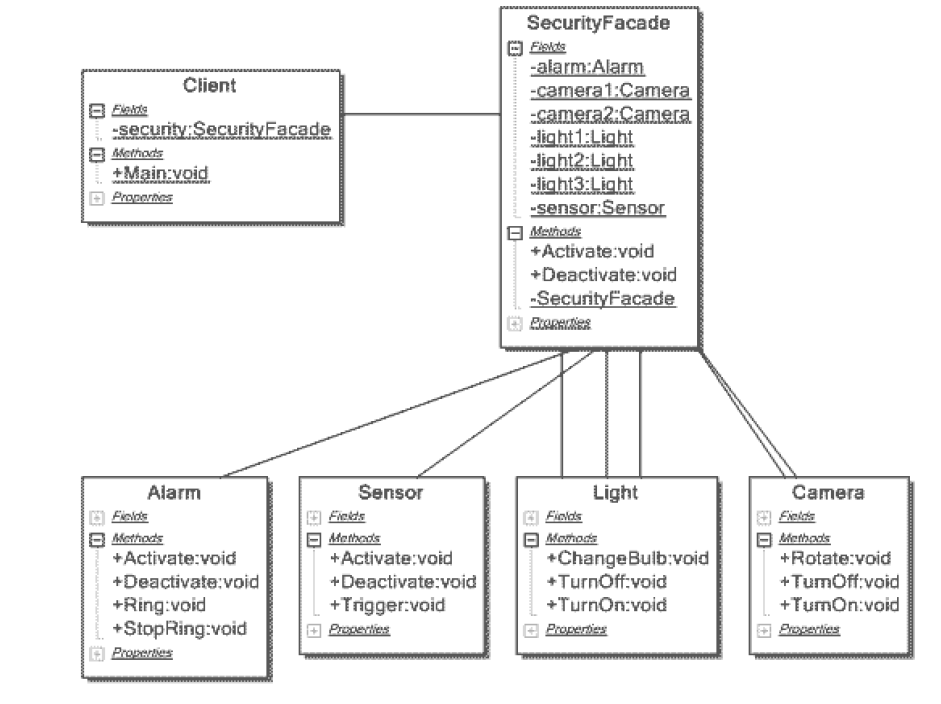

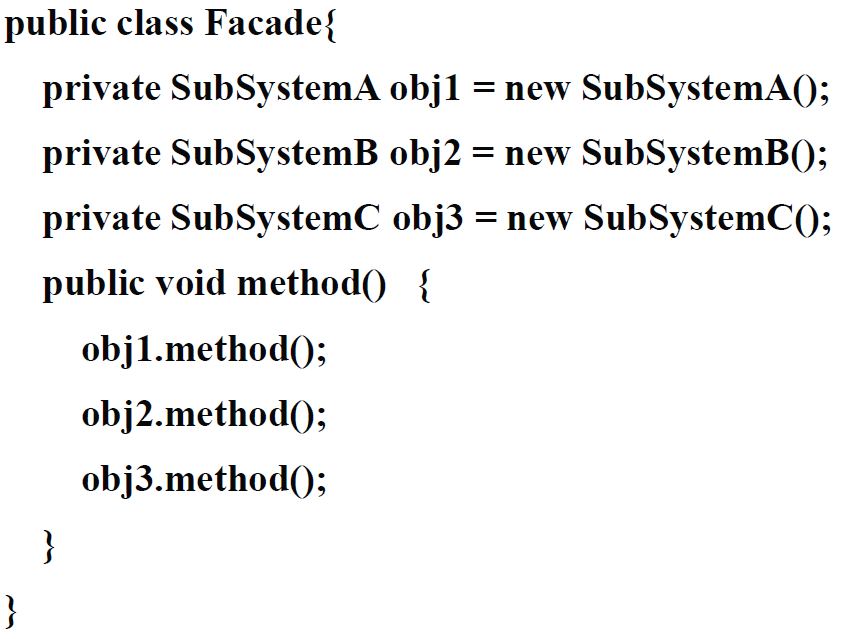

例子


优缺点
优点
1)对客户屏蔽子系统组件,减少了客户处理的对象数目并使得子系统使用起来更加容易。通过引入外观模式,客户代码将变得很简单,与之关联的对象也很少
2)实现了子系统与客户之间的松耦合关系,这使得子系统的组件变化不会影响到调用它的客户类,只需要调整外观类即可
3)降低了大型软件系统中的编译依赖性,并简化了系统在不同平台之间的移植过程,因为编译一个子系统一般不需要编译所有其他的子系统。一个子系统的修改对其他子系统没有任何影响,而且子系统内部变化也不会影响到外观对象
4)只是提供了一个访问子系统的统一入口,并不影响用户直接使用子系统类
缺点
1) 不能很好地限制客户使用子系统类,如果对客户访问子系统类做太多的限制则减少了可变性和灵活性
2) 在不引入抽象外观类的情况下,增加新的子系统可能需要修改外观类或客户端的源代码,违背了“开闭原则”
OOD
面向对象设计原则
OCP,开-闭原则,系统对扩展开放,对修改封闭
依赖倒置原则,程序要依赖于抽象接口,不要依赖于具体实现
能用组合的地方,不要用继承
面向接口设计/编程,而不要面向实现设计/编程
把变化的部分,封装起来 (隔离变化)

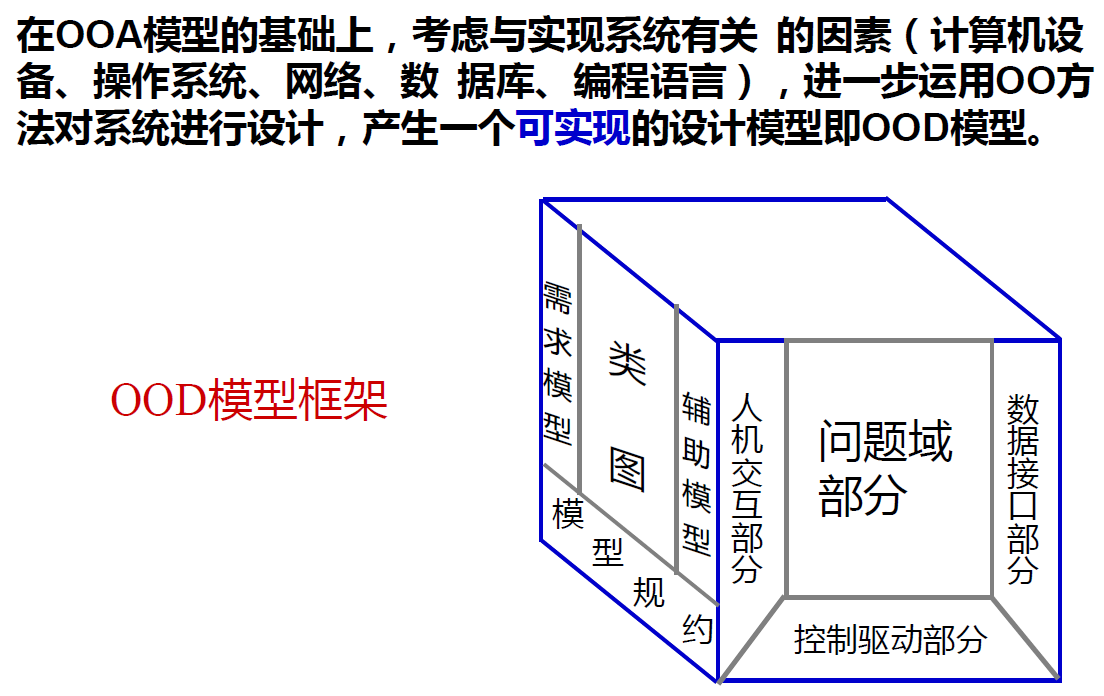

OOD模型框架

正面的4个东西就是张宏鸣只花了一节课40分钟讲的
真不算重点吧
物理建模
物理建模:描述组件和节点之间的关系
构件图和部署图都是物理建模
构件图(组件图)

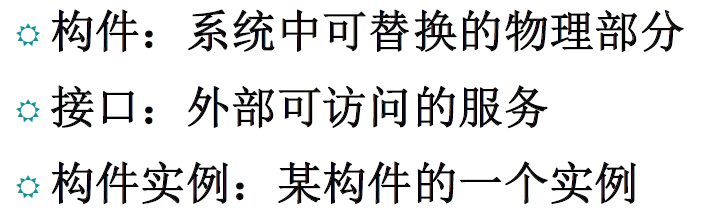

组成元素

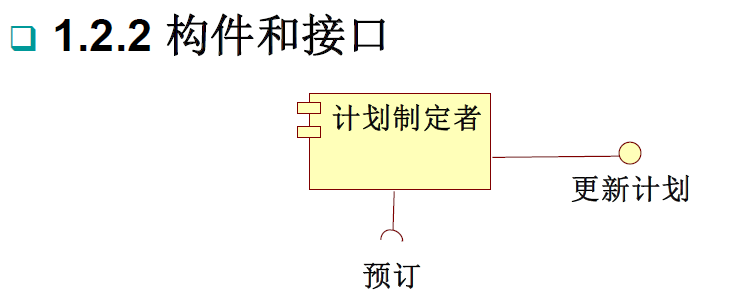

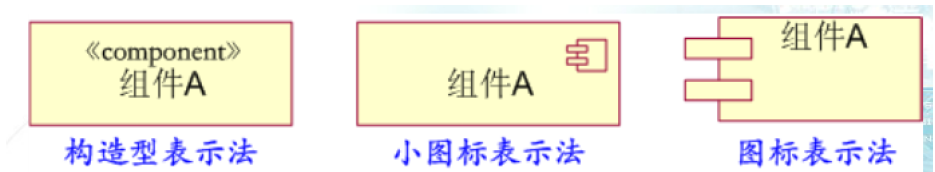

构件和接口

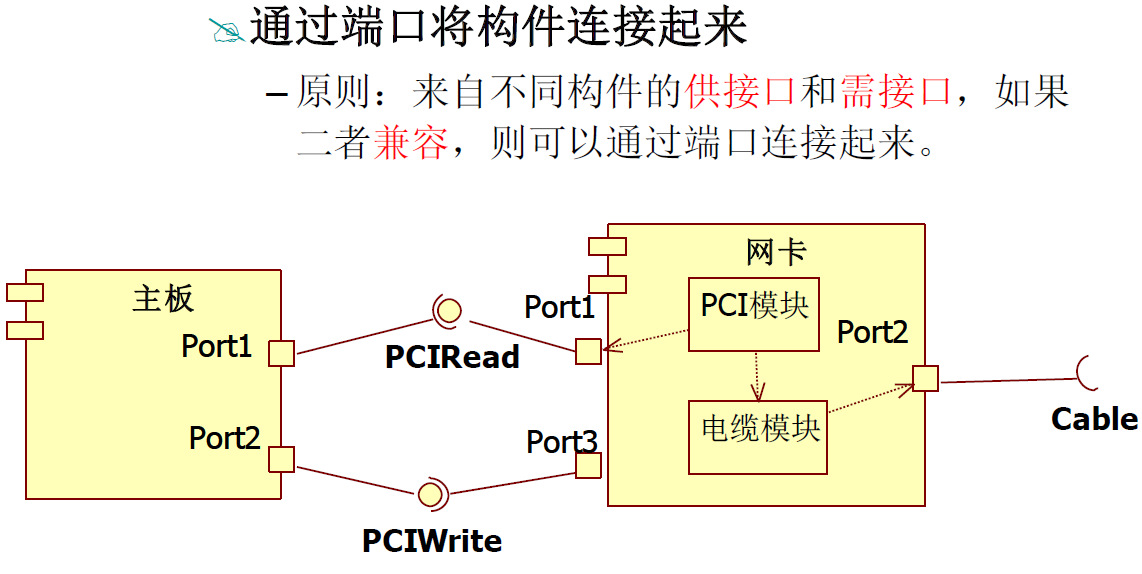

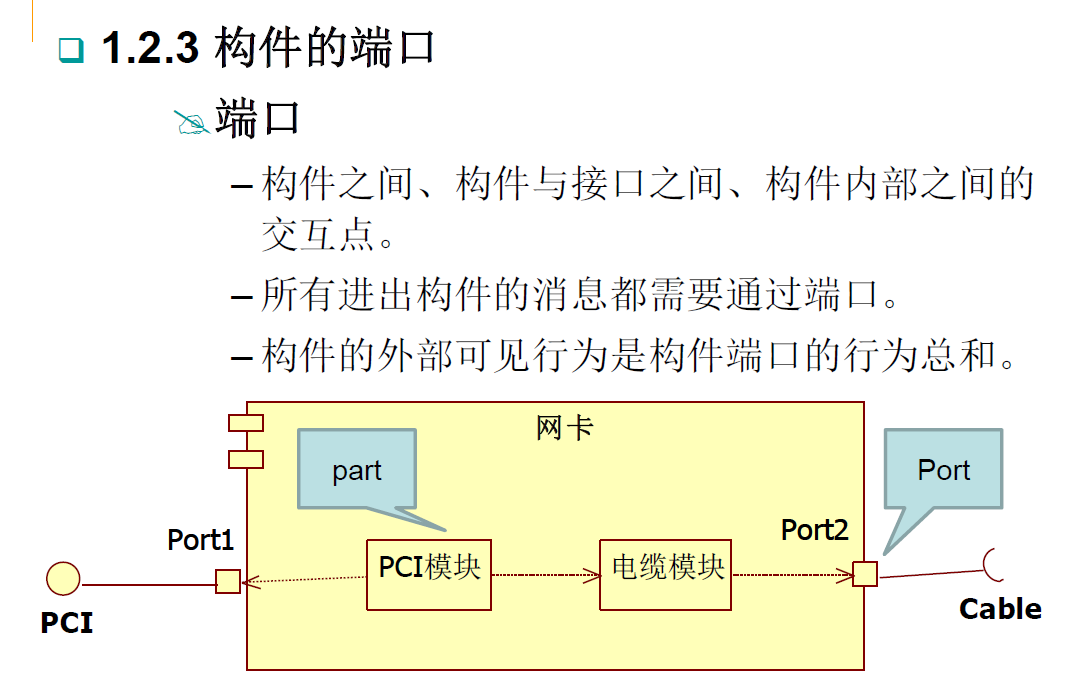

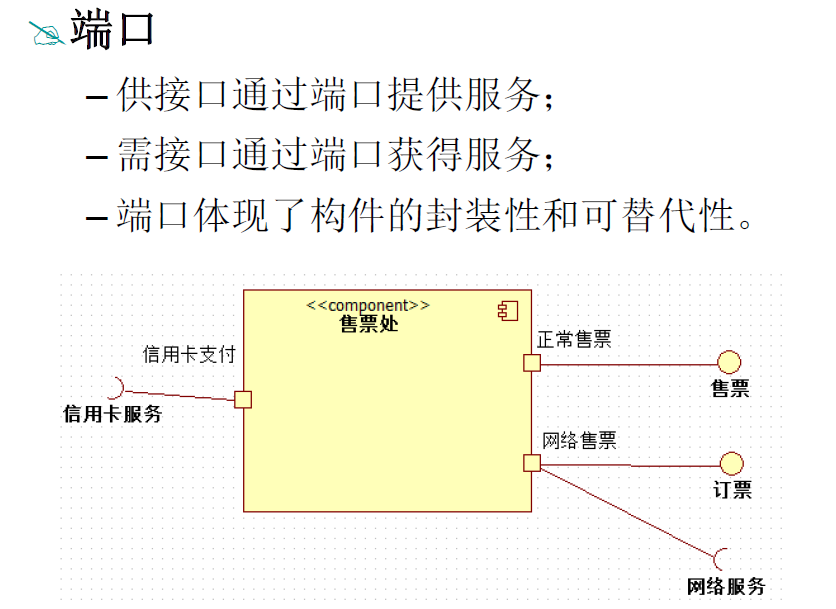

端口

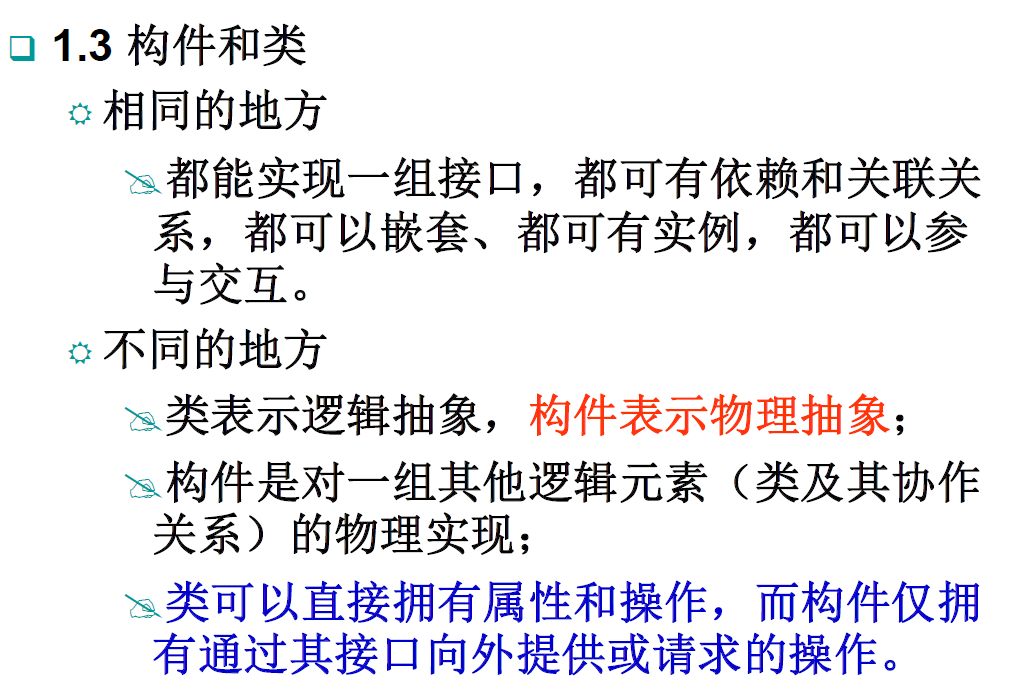

构件和类

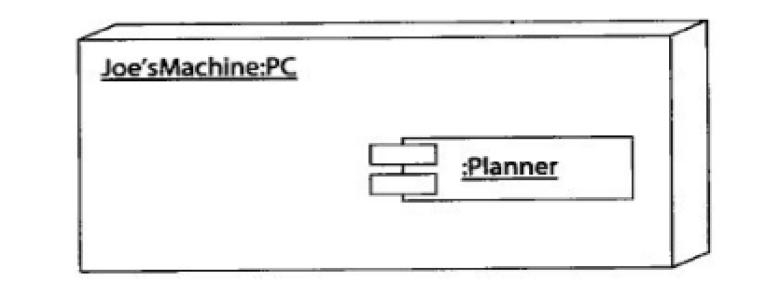

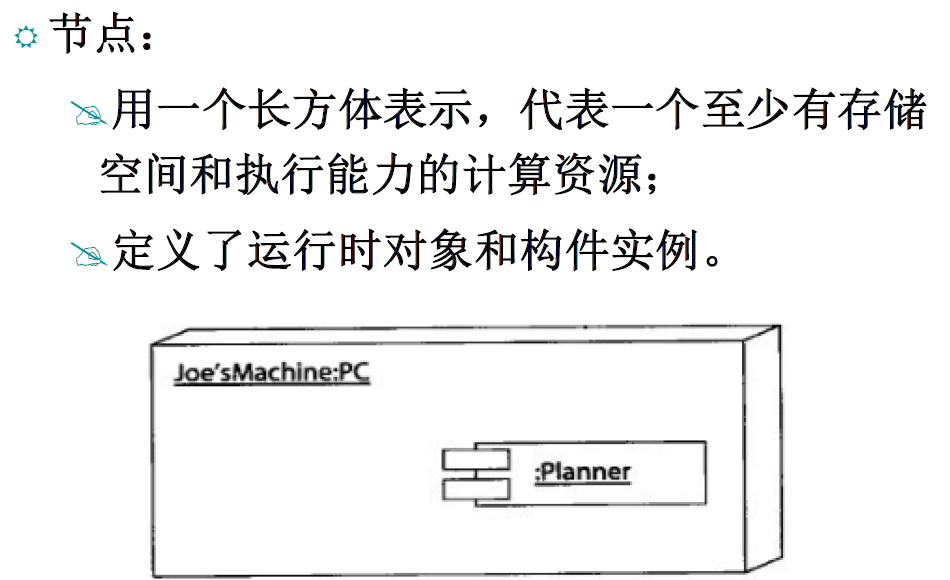

部署图(配置图)

组成元素


画图的问题
用况图
对一个系统的参与者、用况以及它们之间的关系进行可视化表示的模型图,称为用况图
以直观形式展示了系统的用户需求,是系统的需求模型
画用况图碰到的问题
我在“购买商品”这个用况引出来了3个包含,分别是:登录、修改购买数量、清除购买操作
根据bing的回答,购买商品前必须登录,要用到<<include>>
:
在用况图中,如果你从“购买商品”这个用例引出一条箭头,指向“登录”这个用例,并在箭头上标注
<<include>>
,那么这就表示“购买商品”用例包含了“登录”用例的行为。也就是说,用户必须先登录,然后才能购买商品。如果你从“购买商品”这个用例引出另外两条箭头,分别指向“修改购买数量”和“清除购买操作”这两个用例,并在箭头上标注“
<<include>>
”,那么这就表示“购买商品”用例包含了这两个子用例的行为。也就是说,用户在购买商品时,可以修改他们购买的商品数量,或者在某些情况下,他们可以清除购买操作。
那为什么对于“登录”是必须的,但是对于“清除购买操作”是在某些条件下,这两个同样都是用<<include>>
这是因为“登录”和“清除购买操作”在购物过程中的角色不同。
对于“登录”,这是一个必要的步骤,因为用户需要验证他们的身份才能进行购买。这就是为什么我们说用户必须先登录。
然而,“清除购买操作”并不总是必要的。只有在用户决定他们不想购买已经添加到购物车的商品时,才需要执行这个操作。这就是为什么我们说“清除购买操作”只在某些条件下发生。
总的来说,这两个用例都是“购买商品”用例的一部分,但它们在购物过程中的角色和重要性是不同的。
在用况图中需要考虑到类图吗?比如我在用况图中画了“购买商品”这个用况但没说怎么实现,我在类图里定义了一个叫“购物车”的类用来实现购买商品这个功能,我需要修改用况图吗
用况图和类图是两种不同的UML图,它们关注的是不同的方面。
用况图主要关注的是系统的功能和用户与系统的交互,它描述的是“系统可以做什么”,而不是“系统是如何做的”。因此,你在用况图中定义的“购买商品”用例,只需要描述用户可以进行购买商品这个操作,而不需要具体说明这个操作是如何实现的。
类图则主要关注的是系统的结构,它描述的是系统的各个部分以及它们之间的关系。在你的例子中,“购物车”类就是类图中的一个部分,它可能会有一些方法(如添加商品、删除商品等)来实现购买商品这个功能。
总的来说,你不需要因为在类图中定义了“购物车”类就去修改用况图。用况图和类图是相互独立的,它们各自描述了系统的不同方面。
类图
在OO方法中,类图是最重要的图
它描述了系统中各对象的类型和它们之间的关系,注重表达系统的静态结果
画类图碰到的问题
我在用户类里有一个购物车属性,在购物车类里有一个用户ID属性,那么购物车类和用户类是双向关联吗
在你的情况下,“用户”类和“购物车”类之间的确存在双向关联。在“用户”类中,有一个“购物车”属性,表示用户拥有一个购物车;在“购物车”类中,有一个“用户ID”属性,表示购物车属于一个特定的用户。这种关系在UML类图中通常表示为双向箭头。
即使购物车类里没有“用户”这个类本身,只需要有“用户”类里的“用户ID”这一属性,就算是双向关联?
是的,你理解得很对。在UML类图中,如果“购物车”类有一个属性是“用户ID”,并且“用户”类有一个属性是“购物车”,那么这两个类之间就存在双向关联。即使“购物车”类中没有包含整个“用户”类,只有“用户ID”,这仍然被视为双向关联,因为“用户ID”提供了足够的信息来识别特定的“用户”。这种关系在UML类图中通常表示为双向箭头。
“管理员”类和其他类的关系:
1 | 管理员 |
管理员可以修改用户、商品、订单的信息,所以管理员类对用户、商品、订单是依赖关系,虚线从管理员类开始,箭头指向这三个类
关于“购物车”类和“商品”类
一个购物车可以包含多个商品,但是一个商品只能属于一个购物车
这样可以表示出购物车是一个整体,而商品是它的一部分
所以应该是“聚合”关系
聚合的画法,整体类处是空心菱形,实线连到部分类
通信图
通信图也称作“协作图”
是一种强调发送和接收消息的对象结构组织的交互图,显示绕着对象以及对象之间的链而组织的交互
一张通信图只描述一个控制流
顺序图和通信图可互相转换
画通信图碰到的问题
如果在功能设计中用到了数据库,需要在类图里画数据库类吗
在UML类图中,通常会将数据库表示为一个或多个类。这些类代表了数据库中的表,类的属性对应于表的列,而类的实例对应于表的行。
例如,如果你的系统中有一个用户数据库,那么你可能会在类图中创建一个名为“User”的类。这个类的属性可能包括“username”,“password”,“email”等,这些属性对应于用户数据库表中的列。
然而,这并不意味着你需要在类图中为数据库本身创建一个类。数据库通常被视为存储类的实例的持久化机制,而不是类图的一部分。
另外,如果你的系统中使用了特定的数据库操作(如查询、更新或删除操作),你可能需要为这些操作创建相应的方法。这些方法可以被添加到与数据库交互的类中,或者可以被封装在一个专门的“数据库访问对象”(Data Access Object, DAO)类中。
总的来说,是否在类图中包含数据库类,以及如何表示数据库,主要取决于你的具体需求和设计决策。希望这个答案能帮到你!
如果两个信息的重要程度相同,比如用户查看一个商品的详细信息,和搜索一个商品,这两个信息的重要程度完全一样,我怎么安排这两个信息流的顺序
在通信图中,消息的序号代表了消息发送的顺序,而不是消息的重要性。如果两个消息的重要性相同,那么你可以根据它们在实际操作中出现的顺序来决定它们的序号。
例如,如果一个用户首先需要搜索一个商品,然后查看该商品的详细信息,那么你可以先发送一个
搜索请求
,然后发送一个查看详细信息
的请求。这样,搜索请求
的序号将小于查看详细信息
请求的序号。然而,如果这两个操作是独立的,也就是说,用户可以在不进行搜索的情况下查看商品的详细信息,那么这两个消息可以有相同的序号。这表示这两个操作可以在任何顺序下进行。
总的来说,你可以根据实际的使用场景和需求来决定通信图中消息的顺序。
如果在顺序图里定义了1“添加商品到购物车”,2“修改购物车”,3“结账”三个信息,但是我如果进行了1,不进行2的修改操作,能不能直接跳转到3结账
完全可以在执行了“添加商品到购物车”操作后,直接跳转到“结账”操作,而不进行“修改购物车”操作。在这种情况下,“修改购物车”操作可以被视为一个可选的步骤。
在顺序图中,你可以通过在消息序号旁边添加一个星号()来表示这个消息是可选的。例如,你可以将“修改购物车”的序号标记为“2”,以表示这是一个可选的步骤。
总的来说,顺序图应该能够准确地反映出系统的行为,包括哪些步骤是必需的,哪些步骤是可选的。
在画图时可以用这些方法指明步骤是否是可选的:
一种可能的方法是在消息的标签中明确指出该步骤是可选的。例如,你可以将消息标签为“可选:修改购物车”,以此来表示这是一个可选步骤。
另一种可能的方法是在图的旁边添加注释,解释哪些步骤是可选的。
顺序图
画顺序图碰到的问题
时序图中,我如果平台对数据库发送一个匹配信息,数据库返回一个返回结果,匹配信息和返回结果都用实线吗?还是说返回结果用虚线?
在UML时序图中,平台对数据库发送的匹配信息通常用实线和实心箭头表示,这被称为同步消息。这表示消息的发送者(在这种情况下是平台)在继续下一个消息前,会等待消息的接收者(在这种情况下是数据库)处理消息并返回。
而数据库返回给平台的结果通常用虚线和开放箭头表示,这被称为返回消息1。返回消息表示从过程调用返回。
所以,你可以使用实线和实心箭头来表示平台发送给数据库的匹配信息,然后使用虚线和开放箭头来表示数据库返回给平台的结果。
顺序图是不是每一个信息都要有一个返回信息?
在UML顺序图中,并不是每一个消息都需要有一个返回消息。返回消息通常用于表示从过程调用返回,它通常在同步消息后出现。同步消息是指一个对象向另一个对象发出的消息,发出消息的对象会等待接收消息的对象完成处理并返回。
然而,并非所有的消息都需要返回消息。例如,异步消息就不需要返回消息。异步消息是指一个对象向另一个对象发出的消息,发出消息的对象在发出消息后可以进行其他操作,不需要等待接收消息的对象的响应。
在通信过程中,同步消息通常需要返回消息。同步消息是指,在发出一个功能调用时,在没有得到结果之前,该调用就不返回。也就是说,发送同步消息的一方会等待接收方处理完消息并返回结果。这种机制确保了消息的发送者能够知道消息是否被成功处理。
然而,具体的实现可能会根据你的设计需求和约束有所不同。例如,某些系统可能会选择使用异步消息,这种情况下,消息的发送者在发出消息后不会等待接收者的响应,而是可以立即进行其他操作。
总的来说,同步消息通常需要返回消息,但这并不是绝对的,具体取决于你的系统设计。
即同步消息用实心三角箭头,异步消息用普通箭头
同步消息返回用虚线普通箭头

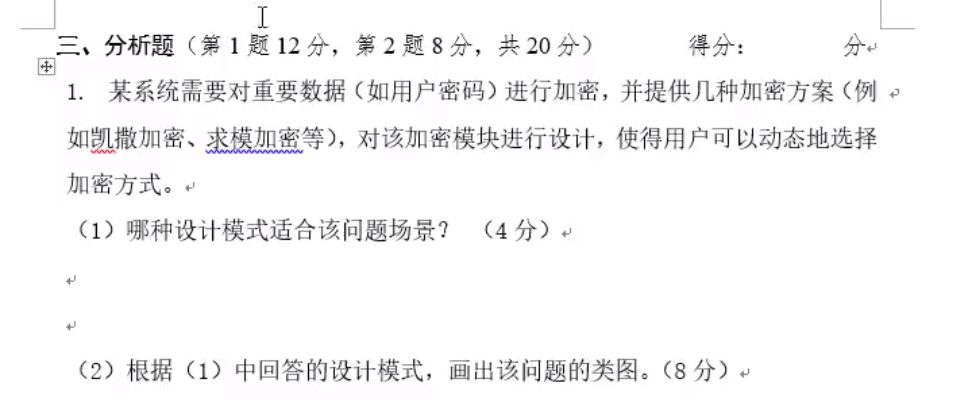

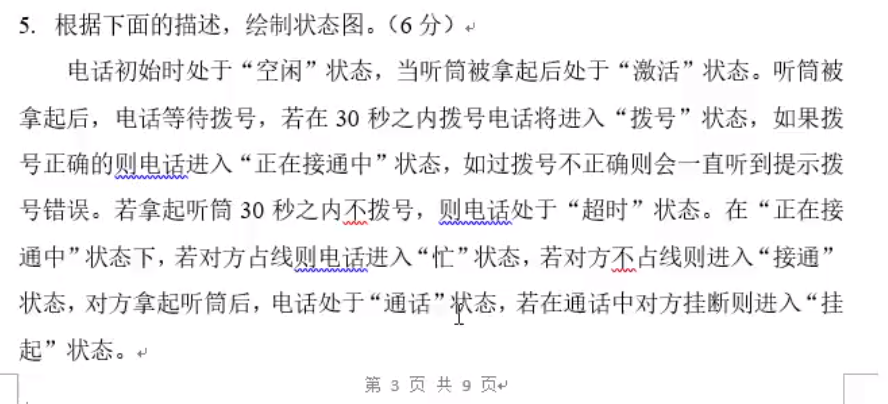

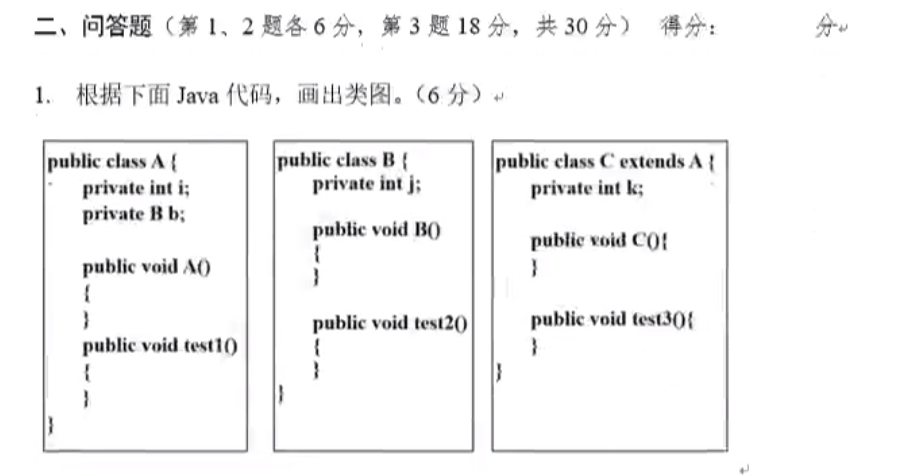

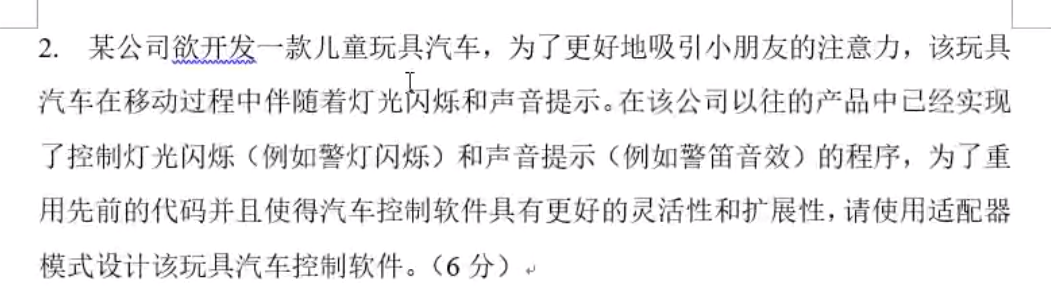

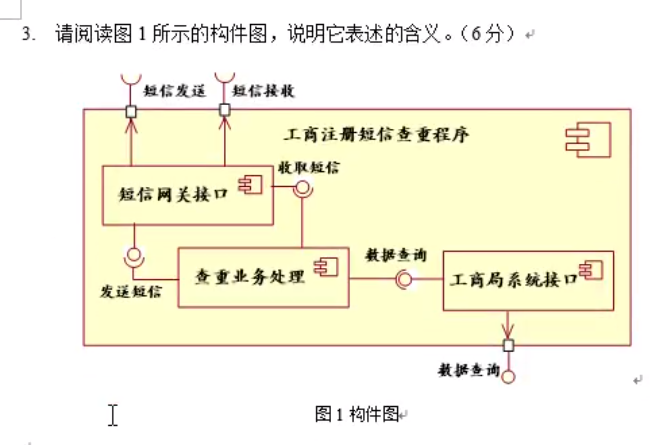

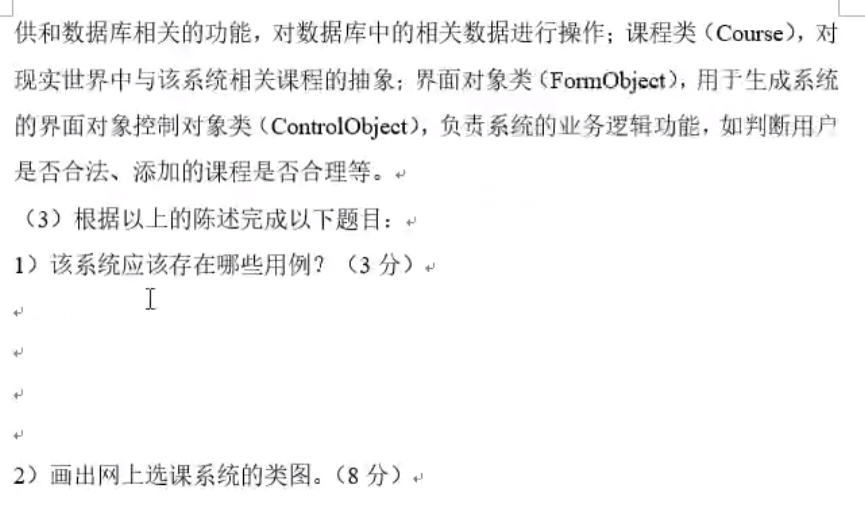

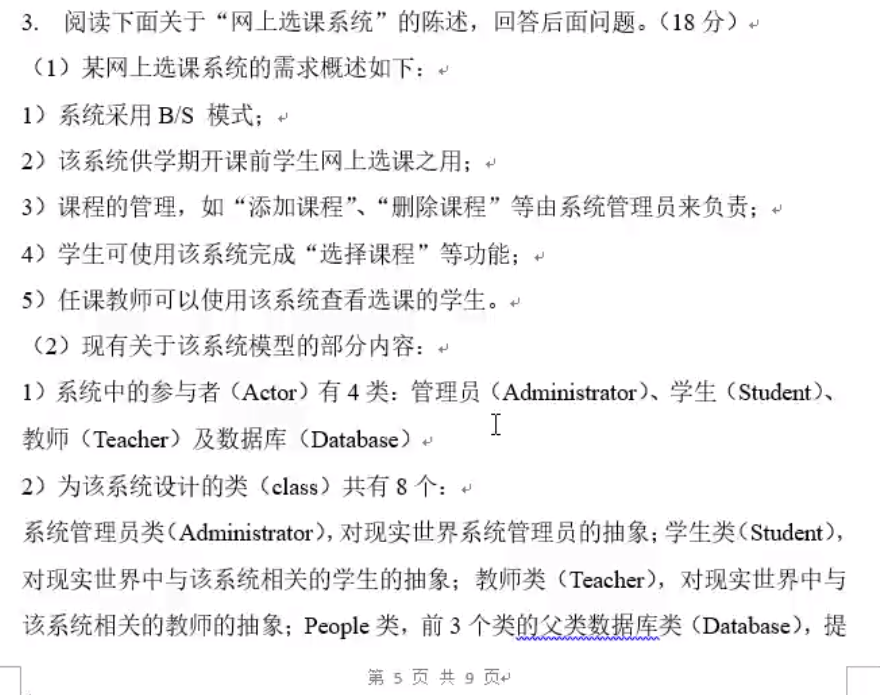

2022-2023面向对象系统分析与设计课程A卷



有哪些构件,不同的图形元素都是啥意思,完成了啥业务


所有的图形,只要出现了就得说明是什么意思
开始和结束不能丢了



适配器,找到谁和谁之间转换


分析系统需求,找功能有哪些,功能出来了用例就出来了
画类图,注意类之间的关联关系,继承,聚合组合,依赖
